* تاپیک مرجع و آموزش نرم افزار Ansys

[dmajd]

نصب انسيس 12 يا 10 را روي ويندوز seven(home primier) 64 bit

اگر ممكنه نحوه نصب انسيس 12روي ويندوز seven(home) 64 bit را توضيح دهيد. در کپی کرک ارور می ده کپی نمیکنه!​



[dmajd]

اگه ansys12.1 شرکت zds رو نصب کنی راحت نصب میشه فقط حتما آنتی ویروس رو قبلش غیر فعال کنید.



[amin dd]

اگه ansys12.1 شرکت zds رو نصب کنی راحت نصب میشه فقط حتما آنتی ویروس رو قبلش غیر فعال کنید.

اونم همین گیرو داره

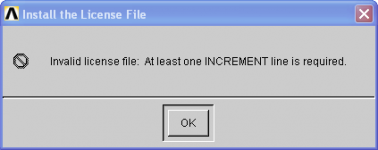

موقع نصب لایسنس اینو میگه



[amin dd]

اگه ansys12.1 شرکت zds رو نصب کنی راحت نصب میشه فقط حتما آنتی ویروس رو قبلش غیر فعال کنید.

اونم همین گیرو داره
موقع نصب لایسنس اینو میگه



[javadshah2535]

با سلام
انسیس Ansys 11Sp1 روی ویندوز 7 نصب میشه و در حین نصب برای اینکه به Licence ایراد نده از lic ایجاد شده Ansys12 که به صورت txt ایجاد می شه(این فایل را با notepad باز کرده و به صورت dat ذخیره کنید) استفاده کنید.



[javadshah2535]

سلام، مدلتون تو نرم افزار Solidworks 2009 یا 2010 ایجاد شده. به خاطر همین باز نمیکنه



[Hossein_b5717]

کسی تحلیل پیزو الکتریک با انسیس انجام داده؟!؟



[ali_ta66]

کسی میتونه در کمورد مدل کردن تماس در انسیس به من کمک کنه؟
ممنون



[Hossein_b5717]

کسی میتونه در کمورد مدل کردن تماس در انسیس به من کمک کنه؟
ممنون

متاسفانه معضلی شده این تماس تو انسیس, کتاب جاهد مطلق راجع بهش گفته اما ظاهرا برای انسیس قبل از 10 هست, چون المانی که استفاده کرده اصلا وجود نداره تو انسیس 10 به بالا
من هم مشتاقم یاد بگیرم اگر کسی بلده



[852213003]

دیونه شدم از دست نصب ansys

دیونه شدم از دست نصب ansys

سلام
آقا تورا خدا کمک کنید.
هر جور میخوام ansys13 رو نصب کنم تا میام licenso وارد کنم میگه felexeme...با سیستم شما مطابقت نداره به هزارو 1روش هم دنبال کردم.
تورو خدا یکی کمک کنه



[ehsan4476]

کسی میتونه در کمورد مدل کردن تماس در انسیس به من کمک کنه؟
ممنون

لطفا مسئله رو مطرح كنيد تا بحث كنيم



[ehsan4476]

کسی تحلیل پیزو الکتریک با انسیس انجام داده؟!؟

لطفا مسئله رو مطرح كنيد.



[ehsan4476]

سلام. من عضو جدیدم.چجوری یه تاپیک درست کنم؟یه مسئله انسیس دارم
این لینک مسئله است .اگه کسی میتونه انجام بده از خجالتش در میام.این لینکشه
http://rapidshare.com/files/437150125/ANSYS_PROBLEM.jpg

لينك مسئله پاك شده.



[ali_ta66]

لطفا مسئله رو مطرح كنيد تا بحث كنيم

من می خواهم مسئله تماس یک کره با یک ورق را مدل کنم. یک تماس استاتیکی. یک کره را در نظر بگیرید که روی یک ورق قرار گرفته و نیروی P آنرا به سطح ورق فشار میدهد.
من اخیرا توانستم در یکیاز کتابهای خارجی مدل دو بعدی تماس را مدل کنم که اسن کتاب را در زیر می آورم اما در مدل کردن تماس سه بعدی مشکل دارم.
Engineering Analysis With ANSYS Software
لینک دانلودش را تو سایت www.library.nu هست. مسئله ای که من دارم خیلی شبیه به این مسئله است با این تفاوت که مسئله من سه بعدی هست.
ممنون



[divoone1985]

من می خواهم مسئله تماس یک کره با یک ورق را مدل کنم. یک تماس استاتیکی. یک کره را در نظر بگیرید که روی یک ورق قرار گرفته و نیروی P آنرا به سطح ورق فشار میدهد.
من اخیرا توانستم در یکیاز کتابهای خارجی مدل دو بعدی تماس را مدل کنم که اسن کتاب را در زیر می آورم اما در مدل کردن تماس سه بعدی مشکل دارم.
Engineering Analysis With ANSYS Software
لینک دانلودش را تو سایت www.library.nu هست. مسئله ای که من دارم خیلی شبیه به این مسئله است با این تفاوت که مسئله من سه بعدی هست.
ممنون

تو کتاب جاهد مطلق همین مثال رو حل کرده. فک کنم از روی اون بتونی به نتیجه برسی.



[divoone1985]

با سلام کسی مدل کردن نیرو تابعی در انسیس مانند f=(x/l )*p
را یاد دارد لطفاء توضیح دهید .

اینی که میگم تو انسیس 11 هست. برای بقیه ورژن ها نمیدونم.
تو define loads از قسمت apply و بعد structural و force/momentگزینه on nodes رو انتخاب کن. بهد نودهای روی اون خطی که قراره بهش نیرو وارد بشه و انتخاب کن. تو پنجره ای که میاد گزینه new table رو انتخاب کن و تو پنجره بعدی با تعریف مقادیر جدول جدید میتونی اعداد نیرو رو وارد کنی. البته نمیدونم چطور میتونی فرمول رو بهش بدی. ولی با محاسبه چند تا عدد تو این فرمول میتونی اون جدول رو بسازی و به نرم افزار بدی.



[divoone1985]

کمک در حل مساله انسیس

کمک در حل مساله انسیس

دوستان من میخوام تماس یه استوانه با یه مکعب رو مدل کنم.
مراحل کارهایی که انجام میدم و شکلش رو هم میذارم. کسی میتونه بگه کجای کارم ایراد داره؟ چون در نهایت تو حل ، ارور میده.
1. از element type المان solid 45 رو ادد میکنم.
2. از material props و تو قسمت material models یه liniear isotropic و یه biliniear isotrpic رو ادد میکنم و اعداد مربوطه رو وارد میکنم.
3. تو قسمت modeling یه block و یه cylinder میکشم.(عکسش رو گذاشتم اون پایین)
4. تو mesh tool گزینه smart size رو مارک میکنم و دکمه mesh رو میزنم تا مش بندی انجام بشه.
5. از contact manager دو تا سطح رو انتخاب میکنم(تنظیماتش رو دست نزدم) تا تماس ایجاد بشه.
6. 4 تا سطح رو symmetry میکنم و یه سطح رو (سطح زیرین) رو از سه سمت میبندم.
7. sol'n control رو هم به شکل زیر تنظیم کردم.
حالا حل رو انجام میدم که همچین اروری میده.



[ali_ta66]

من می خواهم مسئله تماس یک کره با یک ورق را مدل کنم. یک تماس استاتیکی. یک کره را در نظر بگیرید که روی یک ورق قرار گرفته و نیروی P آنرا به سطح ورق فشار میدهد.
من اخیرا توانستم در یکیاز کتابهای خارجی مدل دو بعدی تماس را مدل کنم که اسن کتاب را در زیر می آورم اما در مدل کردن تماس سه بعدی مشکل دارم.
Engineering Analysis With ANSYS Software
لینک دانلودش را تو سایت www.library.nu هست. مسئله ای که من دارم خیلی شبیه به این مسئله است با این تفاوت که مسئله من سه بعدی هست.
ممنون

تو کتاب جاهد مطلق همین مثال رو حل کرده. فک کنم از روی اون بتونی به نتیجه برسی.

کتاب جاهد مطلق رو دیدم. مثال اونجا با مثال من خیلی فرق داره:
1- المانی که اونجا استفاده شده در انسیس 12 وجود نداره
2- مسئله ای که اونجه حل شده 2 بعدی هست و مسئله من 3 بعدی
3- مسئله من استاتیکی هست اما اونجا چیزی شبیه ضربه مدل شده



[ali_ta66]

دوستان من میخوام تماس یه استوانه با یه مکعب رو مدل کنم.
مراحل کارهایی که انجام میدم و شکلش رو هم میذارم. کسی میتونه بگه کجای کارم ایراد داره؟ چون در نهایت تو حل ، ارور میده.
1. از element type المان solid 45 رو ادد میکنم.
2. از material props و تو قسمت material models یه liniear isotropic و یه biliniear isotrpic رو ادد میکنم و اعداد مربوطه رو وارد میکنم.
3. تو قسمت modeling یه block و یه cylinder میکشم.(عکسش رو گذاشتم اون پایین)
4. تو mesh tool گزینه smart size رو مارک میکنم و دکمه mesh رو میزنم تا مش بندی انجام بشه.
5. از contact manager دو تا سطح رو انتخاب میکنم(تنظیماتش رو دست نزدم) تا تماس ایجاد بشه.
6. 4 تا سطح رو symmetry میکنم و یه سطح رو (سطح زیرین) رو از سه سمت میبندم.
7. sol'n control رو هم به شکل زیر تنظیم کردم.
حالا حل رو انجام میدم که همچین اروری میده.
مشاهده پیوست 53467مشاهده پیوست 53468

مسئله من نیز چیزی شبیه مسئله شماست.
میشه یک نکته را برای من توضیح بدید شاید بتونم کمک کنم. برای مدل کردن تماس چه فرقی میکنه که از contact manager استفاده کنیم یا اینکه از مسیر زیر بریم و المان های contact رو مشخص کنیم:
modeling>create> elements> elem Attributes
modeling>create> elements> surf/ contact> surf to surf
من یک مسئله را با دو روش حل کردم و جوابها متفاوت بود. شما میدوند علت چیه؟ اصلا contact manager چطور کار میکنه؟ نوع المان ها رو خودش انتخاب میکنه؟



[divoone1985]

مسئله من نیز چیزی شبیه مسئله شماست.
میشه یک نکته را برای من توضیح بدید شاید بتونم کمک کنم. برای مدل کردن تماس چه فرقی میکنه که از contact manager استفاده کنیم یا اینکه از مسیر زیر بریم و المان های contact رو مشخص کنیم:
modeling>create> elements> elem Attributes
modeling>create> elements> surf/ contact> surf to surf
من یک مسئله را با دو روش حل کردم و جوابها متفاوت بود. شما میدوند علت چیه؟ اصلا contact manager چطور کار میکنه؟ نوع المان ها رو خودش انتخاب میکنه؟

دقیقا فرقش رو نمیدونم. ولی تو روش contact manager باید قبلا مش بندی شده باشه مدلتون تا contact manager با توجه به مش بندی قبلی شما المان رو خودش انتخاب کنه. مطمئنا جواب تو این دو تا روش فرق میکنه. چون المان ها و احتمالا مش بندی متفاوته.



[alidam]

سلام خوبی؟ خوبم
اقا می خوام یه سد خاکی رو تو انسیس ران کنم
انسیس این امکان رو داره که نشت رو تو خاک محاسبه وکنه؟



[ali_ta66]

مسئله من نیز چیزی شبیه مسئله شماست.
میشه یک نکته را برای من توضیح بدید شاید بتونم کمک کنم. برای مدل کردن تماس چه فرقی میکنه که از contact manager استفاده کنیم یا اینکه از مسیر زیر بریم و المان های contact رو مشخص کنیم:
modeling>create> elements> elem Attributes
modeling>create> elements> surf/ contact> surf to surf
من یک مسئله را با دو روش حل کردم و جوابها متفاوت بود. شما میدوند علت چیه؟ اصلا contact manager چطور کار میکنه؟ نوع المان ها رو خودش انتخاب میکنه؟

دقیقا فرقش رو نمیدونم. ولی تو روش contact manager باید قبلا مش بندی شده باشه مدلتون تا contact manager با توجه به مش بندی قبلی شما المان رو خودش انتخاب کنه. مطمئنا جواب تو این دو تا روش فرق میکنه. چون المان ها و احتمالا مش بندی متفاوته.

آخه مش بندیم یکسان هست ولی جوابها خیلی با هم فرق دارن.
من دو تا سوال دارم:
1- برای مدل کردن تماس با contact manager کافیه که target و contact رو انتخاب کنیم و احتیاجی به تعریف نوع المان نیست؟ مثالی دارید که این روش را توضیح داده باشه؟
2- من وقتی تماس رو مدل میکنم و بارگذاری رو اعمال میکنم جسم بالایی rigid body motion داره. برای رفع این مشکل شما چیکار میکنید؟ من یه جا دیدم که دو تا جسم را به هم glue کرد. راه دیگری هم هست؟ شما چیکار میکنید؟



[ehsan4476]

دوستان من میخوام تماس یه استوانه با یه مکعب رو مدل کنم.
مراحل کارهایی که انجام میدم و شکلش رو هم میذارم. کسی میتونه بگه کجای کارم ایراد داره؟ چون در نهایت تو حل ، ارور میده.
1. از element type المان solid 45 رو ادد میکنم.
2. از material props و تو قسمت material models یه liniear isotropic و یه biliniear isotrpic رو ادد میکنم و اعداد مربوطه رو وارد میکنم.
3. تو قسمت modeling یه block و یه cylinder میکشم.(عکسش رو گذاشتم اون پایین)
4. تو mesh tool گزینه smart size رو مارک میکنم و دکمه mesh رو میزنم تا مش بندی انجام بشه.
5. از contact manager دو تا سطح رو انتخاب میکنم(تنظیماتش رو دست نزدم) تا تماس ایجاد بشه.
6. 4 تا سطح رو symmetry میکنم و یه سطح رو (سطح زیرین) رو از سه سمت میبندم.
7. sol'n control رو هم به شکل زیر تنظیم کردم.
حالا حل رو انجام میدم که همچین اروری میده.
مشاهده پیوست 53467مشاهده پیوست 53468

مشكل رايج در هنگام حل مسائل تماس،rigid body motion است. دليل آن وجود فاصله (gap) اوليه بين المان هاي دو سطح بعد از مش بندي است. در مسئله شما يكي از اجسام در فضا آزاد است و وجود فاصله اوليه موجب عدم عملكرد Contact‌ شده و جسم دچار حركت جسم صلب مي شود. براي حل اين مسئله بايد در قسمت contact properties ، initial adjustment گزينه automatic contact adjustment را روي close gap تنظيم كنيد.



[ali_ta66]

مسئله من نیز چیزی شبیه مسئله شماست.
میشه یک نکته را برای من توضیح بدید شاید بتونم کمک کنم. برای مدل کردن تماس چه فرقی میکنه که از contact manager استفاده کنیم یا اینکه از مسیر زیر بریم و المان های contact رو مشخص کنیم:
modeling>create> elements> elem Attributes
modeling>create> elements> surf/ contact> surf to surf
من یک مسئله را با دو روش حل کردم و جوابها متفاوت بود. شما میدوند علت چیه؟ اصلا contact manager چطور کار میکنه؟ نوع المان ها رو خودش انتخاب میکنه؟

مشكل رايج در هنگام حل مسائل تماس،rigid body motion است. دليل آن وجود فاصله (gap) اوليه بين المان هاي دو سطح بعد از مش بندي است. در مسئله شما يكي از اجسام در فضا آزاد است و وجود فاصله اوليه موجب عدم عملكرد Contact‌ شده و جسم دچار حركت جسم صلب مي شود. براي حل اين مسئله بايد در قسمت contact properties ، initial adjustment گزينه automatic contact adjustment را روي close gap تنظيم كنيد.

دوست عزیز، مسئله من تماس استاتیکی هست. در این مسئله از ابتدا فاصله ای بین دو سطح وجود نداره. سوال من اینه که در کتابی دیدم که برای اینکه از rigid body motion جلوگیری کنه دو جسم رو به هم glue کرد. من میخواهم بدونم راه دیگه ای نیست؟



[divoone1985]

مشكل رايج در هنگام حل مسائل تماس،rigid body motion است. دليل آن وجود فاصله (gap) اوليه بين المان هاي دو سطح بعد از مش بندي است. در مسئله شما يكي از اجسام در فضا آزاد است و وجود فاصله اوليه موجب عدم عملكرد Contact‌ شده و جسم دچار حركت جسم صلب مي شود. براي حل اين مسئله بايد در قسمت contact properties ، initial adjustment گزينه automatic contact adjustment را روي close gap تنظيم كنيد.

مشکل rigid body motion من حل شد. ولی مشکل جدید اینه که خیلی دو تا جسمم تو هم فرو میرن. به نظرتون ایراد از کجاست؟ اینم عکسش:



[CADeng64]

>>دو تا جسمم تو هم فرو میرن.
در قسمت تنظیمات solver، از گرینه large deformation استفاده کنید، مشکل حل میشه.



[divoone1985]

آقا دمت گرم.
یه سوال دیگه از دوستان.
کسی مرجعی واسه آموزش apdl (کد نویسی انسیس) میشناسه؟



[divoone1985]

آخه مش بندیم یکسان هست ولی جوابها خیلی با هم فرق دارن.
من دو تا سوال دارم:
1- برای مدل کردن تماس با contact manager کافیه که target و contact رو انتخاب کنیم و احتیاجی به تعریف نوع المان نیست؟ مثالی دارید که این روش را توضیح داده باشه؟
2- من وقتی تماس رو مدل میکنم و بارگذاری رو اعمال میکنم جسم بالایی rigid body motion داره. برای رفع این مشکل شما چیکار میکنید؟ من یه جا دیدم که دو تا جسم را به هم glue کرد. راه دیگری هم هست؟ شما چیکار میکنید؟

1. آره. نیازی به معرفی المان نیست. مثال خاصی که نه. ولی تو یه نرم افزار آموزی انسیس همچین مثالی رو دیدم. فک کنم مال شرکت پارسیان بود.
2. منم همین مشکل رو داشتم که با این روشی که دوستمون لطف کرد حل شد. اینکه شما گفتی استاتیکه فرقی نداره. بازم اگه این کاری که گفته شد رو انجام ندی به همون مشکل برخورد میکنی. مساله منم استاتیک بود و همین مشکل رو داشت که اینطوری حل شد.



[ehsan4476]

>>دو تا جسمم تو هم فرو میرن.
در قسمت تنظیمات solver، از گرینه large deformation استفاده کنید، مشکل حل میشه.

دو تا جسم تو هم فرو نميرن! بلكه به دليل اينكه ANSYS نتايج تحليل رو با بزرگنمايي جابجايي ها نشون ميده اين تصور ايجاد ميشه. كافيه scaling رو كم كنيد. (دستور /dscale,1)
دليل اين كه با فعال كردن large displacement مشكل حل ميشه اينه كه در اين حالت نرم افزار از بزرگنمايي استفاده نمي كنه.



[divoone1985]

دو تا جسم تو هم فرو نميرن! بلكه به دليل اينكه ANSYS نتايج تحليل رو با بزرگنمايي جابجايي ها نشون ميده اين تصور ايجاد ميشه. كافيه scaling رو كم كنيد. (دستور /dscale,1)
دليل اين كه با فعال كردن large displacement مشكل حل ميشه اينه كه در اين حالت نرم افزار از بزرگنمايي استفاده نمي كنه.

یعنی بدون استفاده از large displacement هم میشه درستش کرد؟
باید این دستور رو تایپ کنیم؟ یا جایی هست که بشه تنظیمش کرد؟
