مجتبی ورشاوی2
عضو جدید
یک دوستی دارم توی گوگل پلاس که با کتیا ماشین کاری میگیره بیا تو کامنت ها پیداش کن اسمش یادم نمیاد اون میتونه مشکلت را حل کنه
تایپیک مرجع CNC (آموزش و رفع اشکال)
- شروع کننده موضوع parsa_r
- تاریخ شروع
یک دوستی دارم توی گوگل پلاس که با کتیا ماشین کاری میگیره بیا تو کامنت ها پیداش کن اسمش یادم نمیاد اون میتونه مشکلت را حل کنه
سلام دوست عزیز ذر سربرگ دوم ماشینکاری در قسمت offset on partرو باید روی صفر قرار بدی وبرای اندازه گیری از anlyze بعد از شبیه سازی ماشینکاری استفاده کنی
من يك برنامه توسط نرم افزار پاور ميل ايجاد كردم حالا هر كاري ميكنم كه اين برنامه رو به دستگاه انتقال بدم نميتونم.
وقتي كابل دستگاه رو به كامپيوتر متصل ميكنم كامپيوتر هيچ عكس العملي نشان نميده
آيا براي انتفال برنامه هم نياز به نصب برنامه خاصي هست ؟
سيستم ماشيني كه من كار ميكنم زيمنس هست
اين نرم افزار واسطه اسمش چي هست و از كجا بايد گيرش بيارم؟
ممنون ميشم اگه منو راهنمايي كنيد
با سلام
دوست عزیز منم یه ماشین سنگین 4 محور ساختم
قیمتهایی که میگی با دقتهایی که نوشتی نمیخونه..!
مگر اینکه دستگاه cnc چوب تراشی باشه..
aliila1359
عضو جدید
با تشکر
کدوم قیمت با دقتش نمیخونه ؟
ای بابا عجب انجمن سوت وکوری
من تو یاهو 24 ساعت آن هستم
aliila1359@yahoo.com
در تمام دنیا فقط یک ماشین Portal 6axis وجود داره ، در فرانکفورت
A B C axis
برنامه نویسیش با نرم افزار Work NC انجام میشه .
محور B axis +- 10 درجه . مشاهده پیوست 108390
A B C axis
برنامه نویسیش با نرم افزار Work NC انجام میشه .
محور B axis +- 10 درجه . مشاهده پیوست 108390
مجتبی ورشاوی2
عضو جدید
نرم افزار سیم کو ادیت خیلی کار بردیه
ما هم با همون کار می کردیم
cimco
ما هم با همون کار می کردیم
cimco
مجتبی ورشاوی2
عضو جدید
نرم افزار سیم کو ادیت خیلی کاربرد داره
ما هم با همون کار می کردیم
cimco
دانلود نکن چون دانلودی ها مشکل دار هستند به نظرم باید از فروشنده ها بگیری
کدام شهر هستی شما اگه اصفهانی من ادرس بدم برو بگیر
ما هم با همون کار می کردیم
cimco
دانلود نکن چون دانلودی ها مشکل دار هستند به نظرم باید از فروشنده ها بگیری
کدام شهر هستی شما اگه اصفهانی من ادرس بدم برو بگیر
مجتبی ورشاوی2
عضو جدید
bigbomber
کاربر فعال
سلام

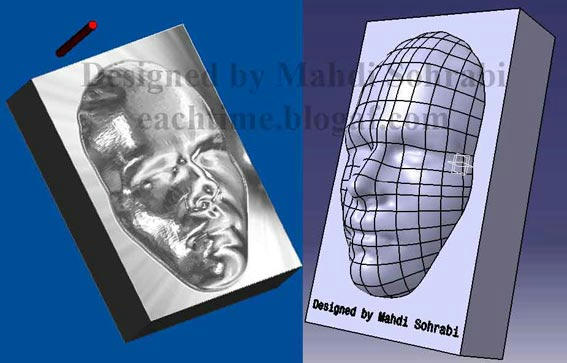

طراحی چهره ی انسان، جهت ماشین کاری CNC سه محور
برای اطلاعات بیشتر به لینک زیر مراجعه فرمایید.
eachtime.blogfa.com/post-61.aspx
طراحی چهره ی انسان، جهت ماشین کاری CNC سه محور
برای اطلاعات بیشتر به لینک زیر مراجعه فرمایید.
eachtime.blogfa.com/post-61.aspx
سلام از دوستان میخواستم که در ابزار فروشیهای ایران بشتر چه مارکهای از تیغه فرز موجوده
ودیگر اینکه افرادی که سابقه کار ماشینکاری دارند درباره دور اسپیندل وسرعت پیشروی بر روی
جنسهای مختلف با ابزارهای مختلف صحبت کنند تا در ماشینکاری سی ان سی به بهترین کیفیت و دقت در پایان
کار برسیم وبه نظر من کار با نرم افزار ها ودستگاهها چندان مشکل نیست اما برای رسیدن به کیفیت و
دقت بالا وپایین اوردن هزینه در ماشینکاری نیاز به تجربه ای بالا دارد که از دوستان خواهشمندم
در اینباره من را راهنمایی نمایند
ودیگر اینکه افرادی که سابقه کار ماشینکاری دارند درباره دور اسپیندل وسرعت پیشروی بر روی
جنسهای مختلف با ابزارهای مختلف صحبت کنند تا در ماشینکاری سی ان سی به بهترین کیفیت و دقت در پایان
کار برسیم وبه نظر من کار با نرم افزار ها ودستگاهها چندان مشکل نیست اما برای رسیدن به کیفیت و
دقت بالا وپایین اوردن هزینه در ماشینکاری نیاز به تجربه ای بالا دارد که از دوستان خواهشمندم
در اینباره من را راهنمایی نمایند
دوستان شرکت Guehring فرز انگشتی سه بال جدیدی برای آلومینیوم ساخته که خیلی عالی میشه باهاش Circular ramping ،،، Helical milling فرز کاری کرد ،
ما در شرکتمان تستش کردیم ، اینجوری بگم ، مثل اینکه سیب زمینی فرز میکنه .
تفاوتش با فرز های انگشتی دیگه اینه که لبهای برنده در پیشانی ابزار در مرکز با هم تلاقی میکنن و هر لبه دارای سوراخ خنک کاری هستش .
ابزار باید حتما در هولدر Power Collte Chuck بسته بشه .
یک کلیپ کوتاه گذاشتم ،
آلومنیوم T7075
قطر ابزار 10mm
عمق سوراخ 30mm
قطر سوراخ 18mm
n/min N= 13000
F =6000mm/ min
گام RAMP 15mm با دو چرخش کامل عمق 30mm فرز کاری میشه .
ما در شرکتمان تستش کردیم ، اینجوری بگم ، مثل اینکه سیب زمینی فرز میکنه .
تفاوتش با فرز های انگشتی دیگه اینه که لبهای برنده در پیشانی ابزار در مرکز با هم تلاقی میکنن و هر لبه دارای سوراخ خنک کاری هستش .
ابزار باید حتما در هولدر Power Collte Chuck بسته بشه .
یک کلیپ کوتاه گذاشتم ،
آلومنیوم T7075
قطر ابزار 10mm
عمق سوراخ 30mm
قطر سوراخ 18mm
n/min N= 13000
F =6000mm/ min
گام RAMP 15mm با دو چرخش کامل عمق 30mm فرز کاری میشه .
M_JABERI
عضو جدید
سلام.
امكان داره واقعي باشه چون مته كولانت داخل داره و قبل از سوراخكاري دور اسپيندل هم زياد ميشه.
فیلم واقعی
مته ساخت شرکت OSG ,
S = 10500 n/min
F = 20100 mm/min
ابتدا باید با یک مته کوتاهتر سوراخ ایجاد کرد و طول سوراخ باید حداقل دو برابر قطر مته باشه 2xD ,
مهمتر از همه اینه که زاویه و فرم مته اولی کاملا مشابه مته بلند باشه و برای بستن مته از یک هولدر هیدرولیکی Hydrodaehnfutter با دقت 0.005 + - استفاده کرد .
فشار Cooling هم باید حداقل 20bar باشه ،
در ابتدا هم باید تعداد دوران و سرعت پیشروی را برای مته بلند پایین انتخاب کرد چون نیروی گریز از مرکز در ابتدای سوراخکاری شکسته شدن مته را بدنبال داره ، وقتی مته در سوراخ جا افتاد ،تعداد دوران و پیشروی را افزایش میدیم .
اگر همین سوراخکاری را با مته ساخت شرکت GARANT انجام بدیم سرعت پیشروی را بیشتر از F = 4500 mm/min نمیتونیم بش بدیم ، در حالیکه قیمتشون با هم فرقی نداره .
انتخاب ابزار مناسب سرعت کار را چهار برابر افزایش میده .
یک فیلم کوتاه از سوراخکاری با مته بلند که در شرکتمان انجام دادیم اینجا گذاشتم .
mehrdadarmani
عضو جدید
سلام من یه دستگاه cnc سه محوره دارم بخوام روی چوب منبت بزنم از چه نوع تیغه فرزی می تونم استفاده کنم
aminian322
عضو جدید
سلام حاج سعيد فك كنم مخفف كلمه liniear motion باشه البته اكه اشتباه نكرده باشم كه ميشه همون موقعيت دهيهاي خطي.
