مقالات،مطالب و کتاب های تاسیسات

iman.ka · Mar 29, 2012

بی صدا ترین توربین بادی جهان

بی صدا ترین توربین بادی جهان

بی صدا ترین توربین بادی جهان اکو ویسپر که بی‌صداترین توربین بادی جهان لقب گرفته، می‌تواند نسبت به توربین‌های دیگر تا 30درصد انرژی بیشتری تولید کند، به پرندگان آسیبی نرساند و در برابر باد با سرعت 220 کیلومتربرساعت مقاومتکنداسترالیا نصب اولین توربین‌های بادی را که به عنوان بی‌صداترین توربین‌های بادی جهان معرفی شده‌اند، آغاز کرده است. این توربین کوچک که Eco Whisper نام دارد، علی‌رغم اینکه نصف ارتفاع و قطر پره‌های توربین‌های بادی متداول را دارد، می تواند 20 کیلووات انرژی الکتریکی تولید کند. این توربین به صورت خودکار روی جهت وزش باد تنظیم خواهد شد.به گزارش گیزمگ، بخش اعظم صدایی که هنگام چرخش توربین‌های سه‌تیغه متداول به گوش می‌رسد، نتیجه برخورد باد با لبه‌های هر تیغه است. همان‌طور که می‌بینید تیغه‌های این توربین جدید که شبیه به هواکش است، در میان دو حلقه محصور شده‌اند. در نتیجه صدای تولید شده به حداقل خواهد رسید و از نجوای آهسته‌ای که تنها از نزدیک شنیده می‌شود، بیشتر نخواهد شد.مطابق اعلام شرکت ارائه راه کارهای انرژی تجدید پذیر استرالیا،(RESA) این توربین به شکلی طراحی شده که می‌تواند در شرایط گوناگون حدود 30درصد نسبت به نمونه‌های دیگر انرژی بیشتری تولید کند. انرژی تولید شده توسط این توربین در شرایط بهینه نزدیک به 45هزار کیلووات‌ساعت در سال خواهد بود.این شرکت امیدوار است با نصب توربین‌های اکو ویسپر بیش از نیمی از نیاز مناطق شهری و روستایی به انرژی الکتریکی را تأمین کند. این توربین‌ها می‌توانند در فرودگاه‌ها، پارک‌ها، مناطق تجارتی و دانشگاه‌ها نصب شوند. مدیران این شرکت می‌گویند پس از نصب اولین سری توربین‌ها استقبال بسیارخوبی از اکو ویسپر شده است.ارتفاع این توربین بی‌صدا از پایین‌ترین نقطه پایه آن تا بالاترین نقطه 21.1 متر و قطر توربین آن 6.5 متر است. می‌توان محل اتصال توربین به پایه را در شرایط آب‌و‌هوایی گوناگون یا هنگام وزش باد شدید تغییر داد. توربین اکو ویسپر می‌تواند در برابر جریان‌های باد با حداکثر سرعت 220 کیلومتربرساعت مقاومت کند.توپی مرکزی و 30 تیغه این توربین از آلومینیوم ساخته شده و بخش مفصلی که تیغه را به پایه متصل می‌کند فولادی است. پایین‌ترین سرعت‌های باد می‌تواند اکو ویسپر را به حرکت درآورد و علاوه بر این شکل تیغه‌ها باعث می‌شود در مناطقی که تراکم پرندگان بالا است، احتمال زخمی شدن آنها به حداقل برسد.

iman.ka · Mar 29, 2012

سرمایه گذاری گوگل در زمینه ی انرژی خورشیدی

سرمایه گذاری گوگل در زمینه ی انرژی خورشیدی

گوگل 94 میلیون دلار در حوزه انرژی خورشیدی سرمایه گذاری می کند قبل از روز کریسمس گوگل اعلام کرد که 94 میلیون دلار در سهام 4 پروژه فتوولتائیکی در نزدیکی ساکرامنتو کالیفرنیا سرمایه گذاری کرده است .او می گوید که این اولین سرمایه گذاری ما در مقیاس بزرگ در نیروگاههای فتوولتائیک است که انرژی را برای شبکه تولید می کند . این پروژه ها سر جمع ،ظرفیت 88 مگاوات دارند که معادل با مصرف برق بیش از 13000 خانه می باشد .این غول اینترنتی می گوید که کل سرمایه گذاری او در حوزه انرژیهای جایگزین به بیش از 915 میلیون دلار می رسد .گوگل در 2011 به نصب سیستمهای فتوولتائیکی برای بیش از 10000 مالک بر روی پشت بامهایشان کمک کرده است . او همچنین اضافه کرد که ما به سرمایه گذاری در بخش انرژیهای تجدید پذیر اعتقاد داریم و امیدواریم که پروژه های انرژیهای پاک به جذب منابع جدید سرمایه ادامه بدهد تا به این ترتیب جهان به سمت آینده پایدارتر در انرژی حرکت بکند. این پروژه ها در قرارداد با بخش خدمات شهری ساکرامنتو که اخیرا" برنامه خرید تضمینی برق را در خصوص انرژیهای جایگزین برای کمک به ساکنین ناحیه ساکرامنتو بنا گذاشته است، می باشد.

iman.ka · Mar 29, 2012

پروژه زمین گرمایی در مشکین شهر

پروژه زمین گرمایی در مشکین شهر

پروژه انجام حفاری های تولیدی ،توصیفی و تزریقی و احداث پکیج 5-3 مگاوات زمین گرمایی محل اجراء : کیلومتر 25 جاده مشکین شهر – بعد از روستای موییل – دامنه شمال غربی سبلان اهداف پروژه :- اکتشاف و توسعه میدان زمین گرمایی سبلان (مشکین شهر) جهت احداث نیروگاه به ظرفیت 55 مگاوات در 2فاز - دستیابی به فن آوری بهره برداری از منابع زمین گرمایی در کشور و بومی نمودن دانش آن- شناسایی پتانسیلهای غیرفسیلی منابع انرژی- ایجاد تنوع در سبد انرژی کشور- توسعه فرهنگی ، اجتماعی و اقتصادی مناطق محروم- حفاظت از محیط زیست با بهره برداری از منابع انرژی پاک و تجدیدپذیر و متناسباً کاهش مصرف منابع فسیلی شرح پروژه : در شکل ذیل (نمای شماتیک استفاده از انرژی حرارتی داخل زمین) از طریق چاه تولیدی، سیال داغ از داخل زمین استحصال شده و باعث تولید برق می شود . پسابهای نیمه سرد از طریق چاه تزریقی به مخزن باز می گردد . تمرکز گسلها و شکافها در منطقه باعث افزایش نفوذپذیری و بالا رفتن میزان تولید سیال از چاه می گردد . این پروژه در دو مرحله انجام می گیرد که مرحله اول شامل اکتشاف و ارزیابی پتانسیل نیروگاهی میدان زمین گرمایی سبلان به منظورانجام مقدمات لازم جهت ساخت، نصب و راه اندازی نیروگاه زمین گرمایی برای اولین بار در کشور بوده و مرحله دوم (توسعه میدان زمین گرمایی جهت احداث نیروگاه) شامل فازهای ذیل می باشد .1. حفر چاههای تولیدی ، توصیفی ، تزریقی (جمعاً20 حلقه) 2. نصب نیروگاه 3-4 مگاوات پایلوت 3. نصب نیروگاه 50 مگاوات (پس از برنامه چهارم توسعه) 4. پایشهای زیست محیطی در خلال توسعه میدانخلاصه اقدامات تا کنون : اقدامات و نتایج حاصله در مرحله نخست :- انجام مطالعات اولیه در منطقه - برداشت اطلاعات سطح الارضی و محیط زیستی- مکان یابی چاههای اکتشافی و تزریقی- عملیات حفاری چاههای اکتشافی (تهیه نمودن نقشه های زمین شناسی و ژئوفیزیک جهت تعیین مکان چاههای اکتشافی- سایت A: حفر چاه اکتشافی به عمق 3196 متر و حفر چاه تزریقی به عمق 650 متر- سایت B: حفرچاه اکتشافی به عمق 2265 متر و حفر چاه تزریقی به عمق 550 متر- سایت C: حفر چاه اکتشافی به عمق 3176 متر- اجرای عملیات جاده سازی و سایت سازی جهت انجام عملیات حفاری اکتشافی - انجام عملیات نمودارگیری داخل چاه (تجهیزات تست داخل چاه (Logging) به همراه تجهیزات ثبت اطلاعات جهت بدست آوردن فشار و دمای سیال داخل چاه اکتشافی)که نتایج حاصله در مرحله اول به شرح ذیل می باشد : انجام عملیات تست و بهره برداری از چاه جهت بدست آوردن پارامترهای سیال خروجی محاسبات پارامترهای مخزن زمین گرمائی که در مرحله اول نتایج ذیل حاصل گردیده است : اقدامات و نتایج حاصله در مرحله دوم :- مکان یابی چاههای جدید جهت توسعه میدان زمین گرمائی - برگزاری جلسات با مشاوران و پیمانکاران در خصوص روند اجرائی پروژه و انجام هماهنگی لازم- انجام عملیات مرمت ، راهداری و برفروبی و آسفالت راهها- ترمیم سایتهای A و Bو C- احداث سایتهای DوE - احیای چاه تولیدی سایت A- حفاری اولین چاه توصیفی در سایت D که تا عمق 2400متر- حفاری اولین چاه تزریقی در سایت B تا عمق 1900 متر- برداشت اطلاعات چشمه‌های آبگرم منطقه با هدف ارزیابی اثرات احتمالی زیست محیطی ناشی از توسعه طرح حین عملیات حفاری

iman.ka · Mar 29, 2012

بیو گاز در ساوه

بیو گاز در ساوه

انجام مطالعه برای ایجاد واحد 460 کیلوواتی بیوگاز در ساوه- مقدمه :محدودیت منابع انرژی و مشکلات ناشی از مصرف سوخت های فسیلی ، رشد بی رویه جمعیت شهرها و افزایش جمعیت آنها از یک طرف و ازدیاد مصرف از طرف دیگر باعث شده است که حجم وسیع زباله های آلی تولیدی سلامت جامعه بشری را به خطر اندازد. زباله ها و فاضلاب ها از معضلاتی هستند که امروزه گریبان اکثر شهرها خصوصاً کلان شهرها را گرفته اند. لذا اتخاذ سیاست های مناسب جمع آوری و تبدیل این مواد زائد آلی از اهمیت بالایی برخوردار است. با توجه به تر بودن زباله های کشور و حجم وسیع فاضلابهای تولیدی در شهرها و مناسب بودن روش هضم بی هوازی و تولید بیوگاز جهت استحصال انرژی از این مواد آلی، احداث نیروگاههای بیوگاز می تواند نقش به سزایی در تولید انرژی و حفظ محیط زیست داشته باشد.توجه به فرآیند تولید انرژی از منابع زیست توده نه تنها به دلایل اقتصادی، بلکه به دلایل زیست محیطی بسیار جذاب است. فراوانی مناسب، دسترسی آسان، مزایای اقتصادی زیست محیطی باعث شده است که زیست توده جایگاه مناسبی را در میان انرژیهای نو در جهان داشته باشد. 2- اهداف پروژه:- اولین نیروگاه بیوگازی ایران (راکتور بیوگازی) به منظور تولید انرژی از پسماندهای آلی جامد و مایع شامل زباله خانگی و فاضلاب شهری،‌پساب کشتارگاه به منظور احداث نیروگاه 460 کیلوواتی برق - حفظ محیط زیست - نمایش عملکرد و ایجاد مستندات لازم جهت تشویق و ترغیب بخش های خصوصی و دولتی جهت سرمایه گذاری در این زمینه - کسب تجربه مدیریتی جهت مدیریت بر فرآیند طراحی،‌ساخت و نظارت نیروگاه بیوگازی - اجرای این پروژه پایلوت می تواند یک امکان سنجی برای توسعه و کاربرد چنین سیستم هایی در نقاط مختلف کشور باشد .- تولید کود و آب از محصولات جانبی پروژه بوده که نقش به سزایی در توسعه فضای سبز و کشاورزی خواهد داشت .3- شماتیک و نحوه اجرایی پروژه :مراحل اجرای پروژه پایلوت زیست توده در سایت ساوه به شرح ذیل می باشد:- انجام مطالعات امکان سنجی - اخذ مشاور و تهیه طرح اجرایی- اخذ پیمانکار ساخت - اجرای پروژه - ساخت و راه اندازی - نظارت بر اجرای پروژه 4- مشاوران و پیمانکاران پروژه :در صورت مبادله موافقت نامه بین سازمان انرژیهای نو ایران و سازمان مدیریت و برنامه ریزی وتأیید مطالب مربوط به نیروگاه ساوه اقدامات لازم جهت اخذ مشاور وتهیه طرح اجرایی و سپس اخذ پیمانکار به عمل خواهد آمد. آزمایشگاه سایت ساوه5- خلاصه فعالیت های انجام گرفته در طی دوره (مهر ، آبان و آذر) 1-5- درراستای پروژه :- ادامة پیگیری جهت تکمیل بخش اقتصادی مطالعات امکان سنجی و طراحی مفهومی نیروگاه ساوه و پیگیری جهت ارجاع آن به مشاور- شروع مطالعات هضم قلیایی مزوفیلیک زباله های شهری در راکتور آزمایشگاهی به صورت Batch- سفارش ساخت پایلوت بیودیزل به پیمانکار انتخاب شده 2-5- عملیات عمرانی سایت :- پیگیری تهیه مدارک مورد نیاز برای صدور سند تفکیکی زمین سایت- انجام فعالیتهای ساختمانی و تکمیل ساخت سرویس و آبدارخانه برای نگهبانی و نمایشگاه انرژیهای نو سایت- تکمیل ساخت پروفیل های کلکتور های خورشیدی- انجام فعالیت مونتاژ نهایی 70 کلکتور خورشیدی سیستم گرمایش مرکزی سایت ساوه 3-5- تفاهم نامه با سایر مراکز :- انجام مطالعات هضم بیهوازی و تولید انرژی از پساب قبل از کوره خشک کن مجتمع شیر و دام کنگاور کرمانشاه جهت انتخاب فناوری مناسب و ارسال آن- ادامة همکاری با معاونت آب و فاضلاب کشور و تکمیل امکان سنجی تولید انرژی از تصفیه خانه¬ فاضلاب تبریز- همکاری با سازمان آموزش فنی و حرفه ای کشور جهت ایجاد رشته هایی از انرژی های نو در مرکز فنی و حرفه ای شهر صنعتی کاوه - همکاری و شروع مطالعات امکانسنجی تولید انرژی از لجن تصفیه خانه های فاضلاب اصفهان

iman.ka · Mar 29, 2012

انرژی زمین‌گرمایی

انرژی زمین‌گرمایی

انرژی زمین‌گرمایی انرژی حرارتی موجود در پوسته جامد زمین می‌باشد. این انرژی در امتداد مرزهای صفحات تکتونیکی، در نواحی شناخته شده آتشفشانی و زلزله‌خیز که دارای شکستگیها و گسلهای فراوانی هستند، از تمرکز بیشتری برخوردار است. بطورکلی هرچه از سطح زمین به سمت عمق پیش برویم، درجه حرارت افزایش می‌یابد و بطور متوسط به ازاء هر 100 متر عمق، 3 درجه سانتی‌گراد دما بالا می‌رود. به عبارت دیگر در عمق 2 کیلومتری سطح زمین، درجه حرارت حدود °c 70 می‌باشد اما در بعضی نقاط، فعالیتهای تکتونیکی باعث جاری شدن گدازه‌های داغ یا مذاب به سمت سطح‌زمین و در نهایت تشکیل منابعی با درجه حرارت بالا در سطح قابل دسترس از زمین می‌شود.انرژی زمین‌گرمایی در واقع انرژی تجدیدپذیری است که از گرمای ماگمای داغ و تخریب مواد رادیواکتیو موجود در اعماق زمین بدست می‌آید. با قرار گرفتن لایه‌های حاوی منابع آبهای زیرزمینی در جوار لایه‌های حاوی گدازه‌های داغ، حرارت به منبع آب زیرزمینی منتقل شده و سپس این منابع آب‌داغ یا از طریق گسلها و شکستگیهای فراوان و مرتبط به هم مستقیماً بصورت چشمه‌های طبیعی آب یا بخارداغ و بعضاً در فشارهای بالای مخازن بصورت آبفشان و یا فومرول (دودخان) در سطح زمین ظاهر می‌شوند و یا اینکه از طریق حفاری چاههای اکتشافی، می‌توان به آب یا بخارداغ محصور در اعماق دسترسی پیدا کرد و از آن در تولید برق بهره‌برداری نمود. البته پس از استحصال حرارت از آب‌داغ، آب‌سرد باقی مانده از طریق چاه تزریقی وارد زمین شده و این چرخه مجدداً تکرار می‌شود. شایان ذکر است که نباید از انرژی زمین‌گرمائی بیش از مقدار بازیابی آن بهره‌برداری کرد تا عواقب زیست‌محیطی منفی در پی نداشته باشد. بهره‌برداری از انرژی زمین‌گرمائی اندیشه جدیدی نیست و از ابتدای قرن حاضر تلاشهای زیادی به منظور تبدیل این انرژی به برق صورت گرفته است اما انگیزه واقعی بهره‌برداری از این نوع انرژی به بعد از سالهای 1974-1973 بر می‌گردد. در سیستم زمین‌گرمائی هیدروترمال اساس کار مشابه صنعت نفت می‌باشد. بدین معنی که در مناطقی از زمین مخازن آب‌داغی وجود دارد که می‌بایست اکتشاف و استخراج گردد. آب‌داغ استخراج شده بسته به کیفیت منبع و دمای آب و فشار مخزن می‌تواند جهت تولید برق یا کاربردهای گرمایشی استفاده شود. در حال حاضر مخازن زمین‌گرمائی به سه گروه تقسیم‌بندی می‌شوند:1- دسته اول: مخازن دما بالا با دمای بالاتر از °c 150 که مناسب برای تولید برق با تکنیکهای معمولی می‌باشد.2- دسته دوم: مخازن با دمای بین 100 الی °c 150 که مناسب برای تولید برق با تکنیکهای پیشرفته‌تر باینری هستند.3- دسته سوم: مخازن دما پائین با دمای کمتر از °c 100 که برای کاربردهای مستقیم مناسب می‌باشند.در ایران نیز با مطالعات انجام شده از طریق چاه پیمایی 14 منطقه مستعد تعیین شده که تنها در یک منطقه اکتشاف با حفر سه حلقه چاه ظرفیت 250 mw بدست آمده است.

iman.ka · Mar 29, 2012

معایب انرژی زمین گرمایی

معایب انرژی زمین گرمایی

معایب از منظر مهندسی باید به این نکته اشاره کرد که سیال مورد استفاده در نیروگاه‌های زمین گرمایی دارای خاصیت خورندگی در فلزات است و از جهت دیگر پایین بودن دمای سیال (نسبت به سیال در بقیه نیروگاه‌های حرارتی) در طول مسیر انتقال سیال موجب افزایش این خاصیت خورندگی می‌شود. بر طبق اصول ترمودینامیک پایین بودن دمای سیال همچنین موجب محدود شدن بهره‌وری نیروگاه می‌شود. بیشتر انرژی گرمایی استخراج شده تلف می‌شود اما حرارت پایین خروجی نیروگاه را می‌توان در مکان‌های مختلف مانند گلخانه‌ها، خشک کردن الوار و یا گرم کردن فضاهای داخلی به کار گرفت.نگرانی‌های طبیعی مختلفی پیرامون ساخت نیروگاه‌های زمین گرمایی وجود دارد که مهمترین آن کاهش پایداری زمین در مناطق اطراف محل ساخت نیروگاه است این عیب در نیروگاه‌های زمین گرمایی پیشرفته به علت تزریق آب در بین سنگ‌هایی که قبلا با آب تماس نداشته‌اند بیشتر ایجاد می‌شود. این تاثیر به دلیل تزریق آب در زمین به وجود می‌آید. بخار بازگشته از زمین ترکیباتی مانند کربن دی اکسید، گوگرد و... را به همراه خواد داشت؛ با این حال میزان گازهای آزاد شده حدود ۵٪ مواد منتشر شده به وسیله نیروگاهی فسیلی با همین ظرفیت است. نیروگاه‌های زمین گرمایی می‌توانند با نصب یک سیستم کنترل کننده مواد منتشر شده میزان انتشار کربن دی اکسید را به کمتر از ۰٫۱٪ برسانند. آب خارج شده از زمین همچنین حاوی میزان اندکی از عناصر خطرناک مانند جیوه، آرسنیک، آنتیمون و... نیز خواهد بود. در این حالت دفع این آب‌ها به رودخانه‌های یا دریا می‌تواند خطرات زیست محیطی را به همراه داشته باشد.گرچه محل‌های مستعد برای استخراج انرژی زمین گرمایی می‌توانند تا چندین دهه انرژی گرمایی را تامین کنند ولی سرانجام گرمای استخراجی تمام خواهد شد. برخی این سرد شدن زمین در محل استخراج انرژی را دلیلی بر تجدیدناشدنی بودن این انرژی تفسیر می‌کنند. برای مثال دومین نیروگاه زمین گرمایی جهان از نظر قدمت درWairakei با مشکل کاهش تولید روبه‌رو شده‌است. با این حال به نظر می‌رسد که این محل‌ها می‌توانند در طول زمان گرمای خود را بازیابند. بر طبق یک تخمین پتانسیل سایت زمین گرمایی واقع در ایسلند انرژی معادل ۱۵۰۰ تراوات یا ۱۵ تراوات در طول صد سال خواهد بود حال آنکه کل تولید برق زمین گرمایی از این سایت در حال حاضر ۱٫۳تراوات در سال است.

iman.ka · Mar 29, 2012

مزایای انرژِی زمین گرمایی

مزایای انرژِی زمین گرمایی

مزایااستفاده از انرژی زمین گرمایی دارای مزایای متعددی نسبت به استفاده از منابع سوخت‌های فسیلی است ولی مزیت اصلی آن عدم وجود هزینه‌های مربوط به تامین سوخت است. همچنین از نقطه نظر اثرات طبیعی میزان گازهای نامطلوب تولید شده در این نیروگاه‌ها اندک است. از دیگر مزایای این دسته نیروگاه می‌توان به ثابت بودن میزان انرژی استخراج شده در تمامی فصول سال و امکان کارکرد این نیروگاه‌ها به صورت ۲۴ ساعته نیز اشاره کرد. از دید اقتصادی استفاده از منابع زمین گرمایی میزان وابستگی قیمت برق تولیدی به قیمت سوخت‌های فسیلی را هم کاهش می‌دهد.

iman.ka · Mar 29, 2012

استاندارد ایزو ۱۷۳۵۹ در خصوص پایش وضعیت تجهیزات cm

استاندارد ایزو ۱۷۳۵۹ در خصوص پایش وضعیت تجهیزات cm

به مرور زمان مطالب مربوط به پایش وضعیت تجهیزات در سایت نت بهره ور فراگیر TPM افزوده می گردد و مطالب مرتبط با مباحث نگهداری و تعمیرات پیش بینانه PdM می باشند.انشالله بعد از گذشت یک الی دو سال یک مرجع و ماخذ کلیدی در حوزه نگهداری و تعمیرات پیش بینانه یا پیشگویانه PdM در اینترنت ایجاد می شود که هر کارشناس و مدیر نگهداری و تعمیرات در صنعت کشور بتواند از این مراجع و منابع به رایگان استفاده کند.
سیستمی نت پیش بینانه توسط پایش وضعیت تجهیزات سازمان گردد.
استاندارد ایزو ۱۷۳۵۹ راهنمای خوبی برای پایش وضعیت تجهیزات سازمان می باشد.
در این استاندارد فلوچارت بسیار خوبی در خصوص پیاده سازی و اجرای پایش وضعیت تجهیزات در صفحه ۹ ارائه شده است که راهنمای بسیار جالب و خوبی در پیاده سازی نت پیش بینانه PdM است تقریبا معادل همین فلوچارت تنها با کمی تغییرات و اصلاح برای کاربردی شدن آن در مشاوره های نگهداری و تعمیرات در حوزه نت پیش بینانه بهره می بریم به زودی این فلوچارت را در سایت به صورت مجزا از استاندارد فوق ارائه خواهیم داد و همکارم آقای مهندس غلامزاده از مشاوران نت تیم مشاوره نت شرکت رسا تدبیر پارس آن را ترجمه و ترسیم مجدد خواهند کرد و به خوانندگان سایت نت بهره ور فراگیر TPM تقدیم می شود.

irantpm

iman.ka · Mar 30, 2012

فن کوئل

فن کوئل

اجزای تشکیل دهنده
یک فن کویل از اجزای زیر تشکیل شده است:
1-فن
2-کویل های گرمایش و سرمایش
3-***** هوای قابل تعویض یا قابل شستشو
4-شیر فلکه
5-شیرهواگیری
در فن کویلها درجه حرارت توسط ترموستات و مقدار رطوبت توسط هیومیدستات و مقدار هوا توسط فن و مقدار هوای تازه به روشهای متداول کنترل میشود.

انواع
فن کویل ها عموما به صورتهای زیر ساخته میشوند:

1-فن کویلهای زمینی
ظرفیت این فن کویلها 200 الی 1000 فوت مکعب در دقیقه بوده و هوا را بصورت بالا زن یا روبرو زن منتشر می سازند.

2-فن کویلهای سقفی
ظرفیت این فن کویلها هم معمولاً بین 200 الی 1000 فوت مکعب در دقیقه می باشد.این فنکویلها به دوصورت کابینت دار و بدون کابینت می باشند.

3-فنکویلهای کانالی
در ظرفیتهای 600 الی 2000 فوت مکعب در دقیقه ساخته میشوند و به سه طرح زیر می باشد:
1-کانالی سقفی توکار
2-کانالی سقفی روکار
3-کانالی دیواری روکار ایستاده

نحوه کار
فن کویلها معمولاً به دو صورت مورد استفاده قرار می گیرند. در حالت اول فن کویل فقط حرارت و برودت مورد نیاز را تامین میکند و هوای تازه توسط هوارسان مرکزی و بوسیله کانالهای توزیع هوا در سطح محل منتشر می گردد تا تهویه مناسب در محل مورد نظرانجام گیرد. در این حالت میزان بار سرمایی وگرمایی توسط ترموستات بکار رفته در فن کویل و با خاموش و روشن شدن فن تنظیم می گردد.
در حالت دوم علاوه بر تامین حرارت و برودت مورد نیاز، وظیفه تامین هوای تازه را نیز بعهده دارد. بدین صورت که فن دستگاه، هوای تازه را از طریق دریچه تعبیه شده در پشت فن کویل گرفته و در محل پخش می کند.از محاسن این روش می توان به کاهش هزینه های مربوط به سیستم هوارسان مرکزی و متعلقات مربوطه اشاره نمود و عدم *****اسیون هوای تازه از معایب این روش می باشد.

iman.ka · Mar 30, 2012

خورشید منبع بی کران

خورشید منبع بی کران

خورشید منبع بی کران انرژی خورشید منبع بی کران، قابل دسترس، رایگان و تجدیدپذیري است که استفاده از آن به میزان قابل توجهی از وابستگی ما به منابع تجدید ناپذیر انرژی(سوخت هاي فسيلي) می کاهد و گام بسیار موثری در امر حفاظت از محیط زیست، ذخیره منابع انرژی و گره گشای مسائل اقتصادی کشور خواهد بود.با توجه به موقعیت جغرافیائی ایران، مناطق وسيعي از کشور از شدت تابش بسیار بالایی برخوردار است و با افزایش روزافزون هزینه سوخت های فسیلی و انرژی برق، وقت آن است که از منابع نامحدود، پاک و رایگان انرژی های تجدید پذیر از قبیل انرژی خورشیدی به طور بسیار گسترده و وسیع استفاده نمائیم.
استفاده از آبگرمكن هاي خورشيدي، سیکل سرمايش خورشیدی، سيكل هيبريدي پكيج خورشيدي و گازي ، آب شيرين كن هاي خورشيدي و مولدهای الکتریکی خورشیدی، بهترین روش ها در بهینه سازی مصرف انرژی و جلوگيري از استفاده بي رويه از سوخت هاي فسيلي و ديگر انرژي ها مي باشد.
آب گرمکن های خورشیدی یکی ازموثرترین طرح های استفاده عمومی و آسان از انرژی خورشید برای تأمین آبگرم مصرفی در بخش خانگی و صنعتی است، بطوریکه دمای سطح کولکتورهای جاذب انرژی خورشیدی تاحدود 100 درجه سانتی گراد و دمای آبگرم تولیدی در مدلهای با راندمان بالا تا حدود نقطه جوش آب افزایش می یابد.
این فرایند تامین انرژی به حدی موثر و کارآمد است که حتی کشوری مثل آلمان که یکی از کشورهای واقع در بخش شمالی اروپاست، دارای اولین تکنولژی آبگرمکن های خورشیدی و از پیشروترین تولیدکنندگان آن است.

اجزاء اصلی آب گرمکن خورشیدی ترموسیفونی عبارت است از:
· کلکتور تخت خورشیدی
· منبع عايق شده ذخیره آب گرم
· پایه نگهدارنده و اتصالات مربوطه و منبع انبساط بسته
کلکتورهای تخت خورشیدی با بهره گیری از بهینه ترین ورق های جاذب و عایق بندی مناسب، انرژی خورشید را توسط صفحه های جاذب مخصوص آلومنیومی جذب نموده و با تبدیل انرژي تابشي به انرژي گرمايي و انتقال همزمان این گرما به آب یا سيال عامل، مقدمات ذخیره آن را در مخزن فراهم می کند.
در طرح آب گرمکن های خورشیدی همواره یک مکانیزم کمکی(Back Up)به عنوان تأمین کننده انرژی گرمایی مورد نیاز برای شرایطی که شدت تابش به میزان کافی وجود ندارد (شرایط ابری، بارانی و برفی) استفاده می شود، در اینجا سیستم کمکی، استفاده از پکیج های گازسوز دیواری است که با بکارگیری طرح ترکیبی آب گرمکن خورشیدی، مصرف سالانه انرژی پکیج گازسوز دیواری حداقل شصت تا هفتاد درصد کاهش می یابد. این بدان معنی است که علاوه برصرفه جویی قابل توجه در مصرف انرژی، طول عمر پکیج به دلیل کارکرد کمتر، به شدت افزایش می یابد.قابل ذكر است كه ميزان صرفه جويي انرژي در استفاده از هر متر مربع كلكتورهاي تخت خورشيدي معادل يك ليتر نفت در روز براي 365 روز سال مي باشد بنابر این علاوه بر کاهش قابل توجه هزینه های مصرف انرژی خانوار در سال، ذخایر انرژی های تجدید ناپذیر نیز در راستای حفظ محیط زیست حفاظت می گردد.
استفاده از این دستگاه ها، آرام، بدون صدا و بی خطر می باشد. از دیگر مزایای این سیستم ها، نصب و استفاده بسیار ساده آنها خصوصاً با توجه به شدت تابش خورشید در موقعیت جغرافیائی ایران است.
پروژه ديگري كه از نظر سيكل ترموديناميكي بسيار با ارزش مي باشد توليد سرما از انرژي خورشيدي توسط كلكتورهاي تخت و سيكل چيلر ابزوربشن در ظرفيت 5 الي 10 تن برودتي است كه بسيار مناسب و كارا براي اقليم هاي گرم و خشك و حتي گرم و مرطوب مي باشد. در اين روش انرژي سرمايي در كاركرد يك سيكل سرمايش جذبي كه توسط انرژي گرمايي (حاصل از سيكل خورشيدي) فعال مي گردد بوجود مي آيد كه علاوه بر استفاده از انرژي خورشيدي منشاء بروز تحولات زيست محيطي و اقتصادي شايان توجه مي باشد.
در حال حاضر دانش فني ساخت تك تك اجزاء سيكل سرمايش خورشيدي و نحوه راه اندازي و بكارگيري آن خصوصاً با توجه به زاویه تابش خورشید در کشور موجود است.
استفاده از آب شيرين كن هاي خورشيدي نيز براي مناطقي كه داراي آب لوله كشي بسيار سنگين ( از نظر سختي آب ) مي باشد بسيار ساده و كارا است كه داراي توجيه فني و اقتصادي مناسب است.
به هر حال در رده بندي استفاده از انرژي هاي نو استفاده از انرژي خورشيد بدليل فراواني وسهولت دسترسي ونا محدود بودن آن در رده اول استفاده و بكارگيري قرار دارد و مي توان بطور نا محدود از كاربريهاي مختلف آن استفاده مفيد نمود.
همچنین توليد برق خورشيدي توسط سلول هاي فتو ولتائيك و نیز نيروگاههاي برق خورشيدي، يكي ديگر از كاربريهاي اين انرژي پاك مي باشد.

(

amin dd · Mar 31, 2012

یک نمونه از کار چینیها در تاسیسات

یک نمونه از کار چینیها در تاسیسات

این چند وقت پیش به ایملم اومد:

یکی از حوادث مهم که امروزه در صنعت کشورمان ایران، علی الخصوص صنف تاسیسات و مخصوصاً تهویه در حال رخ دادن هست ظهور مارکهایی جدید ، زیبا و قوی - به ظاهر- ولی غیر واقعی و دروغین - به واقع - می باشد.متاسفانه عدم وجود نظارت بر چاپ کاتالوگها و عدم وجود قانونی مدون در زمینه اطلاعاتی که شرکتها در تبلیغات یا کاتالوگهای خود منتشر میکنند ما را به جایی رسانده که حتی بعضاً خوابهای خود را به نام "مشخصات فنی" در کاتالوگ چاپ میکنیم! در این راه کشوری همچون چین هم که همواره یار و همراه صنعت ایران بوده از هیچ کمکی فروگذار نکرده و نمیکند. در اینجا بد نیست در پی تجربه کم خود در صنف تهویه مطبوع شما را با اصطلاحی آشنا کنم.

پس از برخورد موج واردات به جامعه ما و نابودی ، ورشکستگی یا ضعیف شدن تمام تولیدکنندگان ، و صد البته مشکلات بیشمار داخلی بر سر راه تولید، همگان را بر آن داشت تا مشغول امر مقدس واردات گردند. تا آنجا که تغییر کاربری برخی شرکتها از تولیدی به بازرگانی اتفاقی روتین و روزمره شد. هر کمپانی خارجی قراردادی با شرکتی داخلی بست و جنب و جوش از سالنهای تولید به پشت دستگاه تلفن منتقل شد!! سرمایه ای که روزی سفره 50 نفر را روشن میکرد تا چرخ کارخانه نایستد حالا توسط یک نفر با چند تماس تلفنی سفره یک ایرانی و 49 چینی را مزین کرده.

حسب هوش و ذکاوت ایرانیان و بحث رقابتی، قراردادهای نمایندگی اکثراً با کمپانیهای معتبر جهان و بصورت انحصاری منعقد گردید. اعتقاد بنده همواره بر این اساس بوده و هست که بازار ایران ، مارکت بسیار هوشمندیست که همواره در پی کیفیت بالا با بهای معقول می باشد. لذا کورس رقابت به سرعت برقرار شد تا روزی که اقتصاد جهانی همگان را سرازیر به سمت بازار چین کرد و اقلام با کیفیت و بی کیفیت چینی بصورت در هم سرازیر به کشور ایران شد. بی قید بودن چینی ها در پایبندی به قراردادها و توافقنامه های بین المللی مطلبیست که بر احدی پوشیده نیست. لذا در مقابل پیشنهادهای چرب و نرم تجار ایرانی بشرط عقد قراردادهای انحصاری، تنها اسلحه چینی ها تغییر نام کمپانی خودشان بود. اینگونه بود که بابی جدید در تجارت به نام OEM Products چشم به جهان گشود. این موضوع تا جایی پیش رفته است که بعضی تولیدی های چینی بالغ بر 40 مارک تجاری دارند!! آنهم بنا به درخواست تجار. بدینوسیله یک کارخانه در چین میتوانست همزمان با 5 شرکت بازرگانی واسطه فروش در ایران قرارداد انحصاری داشته باشد که در نوع خود بی نظیر است. حال در این بین مشتی از خدا بی خبر فرصت را غنیمت شمردند و با در نظر گرفتن شرایط حاکم بر کشور مانند تحریم ها ، ناهماهنگی ها ، سوء مدیریت ها ، بی دقتی ها و عدم نظارت ها اقدام به تولید مارکهایی خیالی با پیشینه طولانی ساخت کشورهایی صاحب تکنولوژی کردند. البته قسمشان هم راست است چرا که این کمپانی بسیار معتبر در کشور توسعه یافته مذکور آدرس و تلفن و دفتر هم دارد و شرکتی نیز به این نام در کشور موصوف ثبت شده، حال آنکه کل ماجرا همان دفتر است و ثبت و امر مربوطه هم بعضاً توسط همان تاجر ایرانی صورت گرفته و کارخانه این برند خیالی یکی از همان کارخانجات فوق الذکر در کشور دوست یعنی چین است!!! از این دست مارکهای تجاری که در ایران در حال ارائه کالا و خدمات هستند کم نیست و جالب است بدانید خود کمپانی مادر چینی هم حضور دارد و همان کالا را با کیفیتی مشابه اما ارزانتر میفروشد و کسی متوجه نیست. همگان گول زیبایی یک برچسب را میخورند.

چگونه شد که به کارخانه ای عظیم با سابقه ای 40 ساله در کنار گوشمان اعتماد نمیکنیم و از شنیدن - و نه دیدن – صرفاً شنیدن حرفهایی جذاب و بازار گرمی هایی مطبوع راجع به یک هیچی در چندین هزار کیلومتر دورتر لذت برده و با تحمل منت فروشنده از اینکه بهترین کالای جهان را معرفی کرده ، دل میسپاریم ... خدا میداند، اما قطعاً خود کرده است. علیرغم تلاشهای عزیزانی دلسوز برای این آب و خاک و مقاومت در برابر سیل مشکلات داخلی و خارجی، جنگ برای حفظ سنگر تولید جاریست، البته به کوری چشم بد خواهان ایران ، تولید – این کلمه استراتژیک و مقدس – همچنان ادامه دارد ... بامید روزی که شلوغی و تلاش و جنب و جوش، از اداره گمرک ایران و انبارهایش، به سمت کارخانه هایمان کوچ کند.

مقاله ای که به پیوست این ایمیل است در رابطه با بازدید فنی از یک پروژه انجام شده توسط یکی از همین نا اهلان است.

Download File

((((( امیر کبیر اعتقاد داشت: این خیانت به ملت و کشور است که آنچه را که می توان در کشور تولید کرد، مورد استفاده قرار نداد و از بیرون آورد.))))

iman.ka · Apr 6, 2012

ژنراتور ازن

ژنراتور ازن

ژنراتور ازن
ازن آلتروپ سه اتمی اکسیژن یا اکسیژن فعال یا اکسیژن سه ظرفیتی،یکی از اجزای طبیعی هوایی است که ماهر روزه تنفس می کنیم.ازون زمانی تشکیل می شود که ملکول های اکسیژن با کسب انرژی از پرتو فرابنفش خورَشید مانند انچه در لایه های بالای جو اتفاق می افتد یا رعد وبرق و قوس الکتریکی به دو اتم تفکیک شود . اتم های آزاد در گروه های سه اتمی،ترکیب مجدد شده و ازن را پدید می آورند ازن یکی از قویترین مواد اکسید کننده طبیعیمی باشد که به عنوان یک ترکیب گندزدا و بوبر کاربرد پیدا کرده است. اوزون (اکسیژن فعال)،دارای مزایای میکروب کشی سریع ،عدم ایجاد بو و مزه ،حذف کامل مواد آلی وجامدات معلق میکرونی مولد رنگ و طعم و بو وکدورات در سطح ملکولی می باشد. ازن میتواند ترکیباتی نظیر آلدءید ها،ستنها و کربو کسیلیکها را تولید نماید. لذا توسعه این روش را، برای پالایش آب شرب ،زیر سوال برده است .
منبع:کتاب آّبیاری مغناطیسی و کاربرد های مختلف آن .ص34

iman.ka · Apr 6, 2012

تصفیه آب با استفاده از ماوراء بنفش

تصفیه آب با استفاده از ماوراء بنفش

تصفیه آب با استفاده از ماوراء بنفش
نور فرا بنفش جزئی از طیف الکترو مغناطیس است که بین اشعه ایکس و نور مرءی واقع شده است . باند فرابنفش با طول موجی بین 100تا400نانو متر به چهار قسمت UV-AوUV-BوUV-CوVacuume-UVتقسیم می شود.
در این روش با استفاده از لامپ های UVبا طول موج 230 نانو متر در تصفیه خانه های با ظرفیتی تا1000متر مکعب در روز کاربرد دارد. لامپ های مخصوص آن (حد اکثر اندازه لوله 2 تا 3 اینچ)وارداتی بوده و کشور فرانسه این فناوری را توسعه داده است. سود مندی کاربرد آن بیشتر درمورد ضد عفونی و گند زدایی آّ ب،کاهش کدورات و عوامل کلوءیدی می باشد کاربرد همزمان اشعه ماورائ بنفش با ازن یا پر اکسید هیدروژن در حذف مواد عالی موثر است . ازمزایای این روش هزینه نازل ،نیاز به تماس کوتاه و کاهش سطح لازم ،عدم تولیدمحصولات جانبی مانند THMs،عدم نیاز به مواد شیمیایی،بالا بودن ضریب اطمینان سیستم و مصرف کم انرژی محسوب می شود. عدم ایجاد باقیمانده پایدار ونیاز به برق از محدودیت های کاربرد این روش محسوب می شوند.
باند UV-A به عنوان جاذب حشرات و UV-Aدر ترکیب با UV-Bدر لامپ های خلاء مخصوص برنزه کردن و معالجه کودکان مبتلا به زردی بکار میرود.
باند UV-C بین 280-200 نانو متر به منظورباکتری کشی و باند VACUUM-UV بین 200-100 نانو متر برای تولید گاز ازن ازاکسیژن موجود در هوا بکار می رود.
منبع:کتاب آبیاری مغناطیسی و کاربرد های مختلف آن .ص33
نویسنده مهندس سیامک فلاح

iman.ka · Apr 21, 2012

سيستمهاي كنترل هوشمند تأسيسات حرارتي ساختمان

سيستمهاي كنترل هوشمند تأسيسات حرارتي ساختمان

محدودیت منابع انرژي ، آلودگي محیط زیست ، هزینه هاي هنگفت بال دستي در توسعه م نابع ا نرژي
همگي مسائلي است كه دولتهاي كشورهاي توسعه یافته و در حال توسعه را به خود مشغول كرده است .
در این میان اختصاص 40 درصد منابع انرژي به بخش ساختمان ، كنترل و بهینه سازي مصرف انرژي
در این بخش را بیش از پیش حائز اهمیت مي سازد .
وجود الگو هاي نادرست مصرف ا نرژي و شدت بالي آن كه در كشور ما به مرا تب بیش از متو سط
استانداردهاي جهاني مي با شد و تول ید و انتشار آلی نده هاي زیست محی طي یكي از معضلات فراروي
دولت مي باشد كه باعث اهمیت دو چندان ارایه راهكارهاي عملي بهینه سازي مصرف سوخت و ا نرژي
در ك شور ما مي گردد . این م هم نگارندگان ا ین مقاله را بر آن داشت تا در اوایل سال 1381 فاز
تحقیقاتي طرح " سیستم مدیریت هوشمند انرژي در تأسیسات حرارتي ساختمان " را با همكاري و حمایت
سازمان بهینه سازي مصرف سوخت كشور با موفقیت اجرا نمای ند . هم اك نون تعدادي از ا ین سیستم در
ساختمانهاي مسكوني و غیر مسكوني با كاربریهاي متفاوت نصب و راه اندازي شده است .
در این مقاله سعي بر آن است تا با ارا ئه مشخصات طرح فوق ، به ویژگیهاي منحصر ب فرد روشهاي
نوین كنترل تأسیسات حرراتي ساختمان پرداخته شود . استفاده از ا ین سیستم امكان دسترسي به صرفه
جویي در مصرف ا نرژي تا 25 درصد در ساختمانهاي م سكوني و تا 65 درصد در ساختمانهاي غ یر
مسكوني و اداري را فراهم مي سازد .

iman.ka · Apr 21, 2012

چک لیست بررسی نقشه های تاسیسات مکانیکی در نظام مهندسی

چک لیست بررسی نقشه های تاسیسات مکانیکی در نظام مهندسی

1-نقشه ها در مقياس مناسب و حداقل 100/1 تهيه و ارائه گردد.
2- در كليه اوراق نقشه ها اطلاعات عمومي شامل نام مالك، نام طراح ،عنوان و مشخصات نقشه وشماره نقشه قيد گردد.
3- ترتيب نقشه هاي ارائه شده شامل :
3-1 فهرست 3- 2 مشخصات فني واجرايي 3-3 جدول علائم 3- 4سيستم فاضلاب و ونت 3-5سيستم جمع آوري آب باران 3- 6سيستم آبرساني 3-7 سيستم حرارتي 3- 8سيستم آتش نشاني ( در صورت لزوم) 3- 9 رايزر دياگرام 3- 10فلودياگرام موتورخانه 3- 11 جدول مشخصات تجهيزات موتورخانه3 - 12پلان استقرار تجهيزات موتورخانه ميباشند كه رعايت ترتيب ارائه شده جهت يكسان سازي نقشه ها الزاميست. همچنين ترتيب ارائه نقشه ها براي سيستم هاي مختلف از طبقه پايين تا آخرين طبقه بالا ميباشد.
4- درفهرست مشخصات كلي طرح شامل نام مالك، طراح ،آدرس پروژه وغيره باضافه فهرست نقشه هاي ارائه شده با شماره نقشه ارائه مي گردد.
5- در بخش مشخصات فني واجرايي كليه موارد مربوط به سيستم هاي مختلف بصورت جداگانه ارائه ميگردد.اين بخش شامل مشخصات اجرايي ،تست و غيره ميباشد.
6- در بخش جدول علائم كليه علائم استفاده شده در نقشه ها شامل سرويس ها، شيرآلات، لوله ها وغيره بصورت نمادهاي مشخص ارائه مي گردد.
7- سيستم جمع آوري فاضلاب و ونت: شامل كنترل نقشه هاي پلان لوله كشي فاضلاب و ونت، سايزينگ لوله ها، محل رايزرهاي فاضلاب و ونت، باذكرشماره رايزر،رعايت اتصالات 45 درجه درمسير فاضلاب ،رعايت فواصل لوازم بهداشتي از ديوارهاويكديگرمطابق مبحث16 مقررات ملي ساختمان، ارتباط رايزرها در پايين ترين طبقه جهت هدايت به محل دفع فاضلاب، بكارگيري علائم شيب بندي، محل دريچه هاي بازديد، پيش بيني انشعاب فاضلاب شهري ،محل سپتيك وچاه جاذب،حجم سپتيك و چاه جاذب8- سيستم آبرساني بهداشتی :شامل كنترل نقشه هاي پلان لوله كشي آب سردوگرم طبقات ، سايزينگ لوله ها،نصب شيرقطع و وصل اصلي درطبقات،محل رايزرها با ذكرشماره رايزر، اندازه گذاري دركليه مقاطع،عدم اجراي لوله برگشت براي سيستم هاي مجهز به پكيج حرارتي ، اجراي لوله برگشت در ميان لوله هاي سردوگرم ،قرارگرفتن شير سرد درسمت راست ، بكارگيري اندازه گذاري لوله هاي گالوانيزه برحسب اينچ ولوله هاي پليمري وچندلايه برحسب ميليمتر،كنترل حدودي سايز لوله ها ودرصورت نيازدرخواست محاسبات ازمهندس طراح
9- سيستم حرارتي : شامل كنترل نقشه هاي پلان لوله كشي حرارتي طبقات ،محل نصب رادياتوريا ديگرتجهيزات گرمايشي، سايزينگ كامل لوله ها ،محل رايزرها با ذكرشماره رايزر شيرقطع و وصل اصلي ، تعداد وطول هرپره وسايزانشعاب رادياتورها، (درصورت وجود ابهام در تعداد پره وسايز لوله ها مي توان محاسبات را ازمهندس طراح درخواست نمود)، رعايت نحوه اندازه گذاري لوله ها براساس مصالح مصرفي،محل قرارگيري دودكش ها ولوله هاي انبساط در پلان كليه طبقات
10- جمع اوري آب باران: شامل كنترل نقشه هاي پلان لوله کشی آب باران در طبقات و شيب بندي بام و محل رايزرها در كليه طبقات با ذكرشماره رايزر ،(نصب كفشور تراس ها به سيستم جمع آوري آب باران الزامی مي باشد) .جدابودن چاه هاي جاذب آب باران و فاضلاب،محل نصب دريچه بازديد،شيب لوله ها ،محل چاه جاذب با ذكرحجم مورد نياز،ترجيها كفشوهاي پيلوت به چاه آب باران تخليه گردد.
11- سيستم آتش نشاني: شامل كنترل نقشه هاي پلان لوله کشی آتش نشاني در طبقات و سايزينگ لوله هاي مربوطه براساس مصوبه ارائه شده از طرف سازمان نظام مهندسي استان دراوائل آذرماه هشتادو نه كه اجراي آن از اول ديماه لازم الاجرا مي باشد.
12- رايزر دياگرام:شامل چگونگي ارتباط لوله هاي انشعاب طبقات با رايزر اصلي براي كليه سيستم هاي موجود باذكرسايز لوله هادر كليه مقاطع،نمايش شيرهاي قطع و وصل، محل نصب دريچه هاي بازديد سيستم فاضلاب و آب باران
13- فلودياگرام موتورخانه: شامل چگونگي ارتباط تجهيزات موتورخانه و سايز لوله هاي ارتباطي ودودكش
14- جدول مشخصات تجهيزات:شامل ارائه مشخصات فني كليه تجهيزات مصرفي در موتورخانه
15- پلان استقرار تجهيزات موتورخانه:شامل جانمايي كليه تجهيزات در پلان موتورخانه در مقياس 50/1 يا 25/1 يا مقياس مناسب ديگر

منبع: سایت نظام مهندسی

iman.ka · May 29, 2012

خوردگی در اثر جریان های سرگردان

خوردگی در اثر جریان های سرگردان

بدترین خوردگی که برای فلزات کار گذاشته شده در خاک بوجود می آید . در محل هایی است که جریان های الکتریکی سرگردان وجود دارد . چون مقاومت ویژه خاک ها حتی وقتی دارای آب باشند زیاد است . بنابراین جریان های الکتریکی داخل زمین از طریق فلزات کارگذاشته شده درخاک که مقاومت کمی دارند عبور خواهد کرد . جریان سرگردان زمانی می تواند موجب خوردگی لوله گردد که از یک قسمت از لوله وارد واز قسمت دیگر آن تخلیه شود و در حقیقت مدار جریان کامل گردد . نقطه ورود جریان سرگردان کاتد و نقطه خروجی، آند پیل خوردگی خواهد گردید .وجود سیستم حفاظت کاتدی در لوله های مجاور لوله مورد تهاجم
استفاده از جریان مستقیم در عملیات حفاری
عملیات جوشکاری با استفاده از جریان مستقیم
سیستم های قطار برقی زیر زمینی و نظایر آنها و همچنین میدان مغناطیسی زمین در اطراف لوله تهاجم نیز تاثیر گذاشته و اختلال ایجاد می کند.
جریان های سرگردان در ۳ دسته طبقه بندی می شوند:
۱- جریان های مستقیم
۲- جریان های متناوب
۳- جریان های تلوریک ( Telluric )
خوردگی جریان های مستقیم :
به طور معمول جریان های سرگردان مستقیم ، دارای ۳ منبع هستند ایستگاه های حفاظت کاتدی ، سیستم های حمل ونقل و معدنی ، خطوط انتقال برق فشار قوی که در این میان سهم اصلی متعلق به سیستم های حفاظت کاتدی است. مشکل اصلی در طراحی سیستم های حفاظت کاتدی ، وجود تقاطع خطوط لوله و سازه های فلزی می باشد که غالبا در زمان طراحی به علت عدم آشنایی با محیط کار و یا عدم پیش بینی های لازم توسط طراح ، جریان های سرگردان و تداخل در نظر گرفته نمی شوند و به همین دلیل نتایج محاسبات تئوریک و آنچه که در عمل اتفاق می افتد متفاوت بوده و همچنان معضل خوردگی در این قسمت ها وجود داشته و با تاثیر سوء، تداخل به صورت تصاعدی رشد می نماید.
بحث ایستگاه های حفاظت کاتدی با دو حالت مختلف مطرح می گردد:
۱- وجود لوله بیگانه در نزدیکی حفره آندی
۲- تقاطع با لوله و خطوط محافظت شده
درحالتی که تقاطع وجود دارد، یک لوله بیگانه از منطقه تحت تاثیر پتانسیل مثبت اطراف یک حفره آندی سیستم جریان اعمالی عبورکرده و سپس در نقطه ای دورتر با لوله محافظت شده تقاطع دارد.
پتانسیل مثبت زمین لوله بیگانه را تحت تاثیر قرار داده و در یک محدوده خاص موجب دریافت جریان توسط لوله می گردد این جریان باید به جایی رود که مدار الکتریکی کامل شده و به قطب منفی ترانس رکتیفایر بازگشت نماید. جایی که تخلیه جریان از لوله بیگانه صورت می گیرد ( محل تقاطع ) لوله بیگانه خورده می شود. شدت تاثیرات به میزان ولتاژ اعمالی حفره آندی و دوری لوله بیگانه بستگی دارد . به این معنی که ولتاژ بالا و نزدیکی زیاد صدمه را بیشتر می سازد در حالتی که جریان دزدی (Pick Up ) لوله بیگانه خیلی زیاد نباشد می توان با اتصال دو لوله به هم مشکل را حل کرد و این مسئله به میزان ظرفیت رکتیفایر ما که توانایی تحت حفاظت قرار دادن هر دو لوله را به طور همزمان داشته باشد، دارد. ( شکل ۲ )
اما در حالتی که لوله بیگانه در نزدیکی حفره آندی یک سیستم حفاظت کاتدی بوده اما با لوله حفاظت شده تقاطعی ندارد : در این حالت لوله بیگانه تحت تاثیر میدان تحت الشعاع حفره آندی با پتانسیل مثبت قرار می گیرد و جریان از هر دو سوی لوله بیگانه به صورت “از انتها” ( Endwise ) انتقال می یابد . این جریان سرگردان ، لوله بیگانه را در نقاط بیشتر و دورتر ( مانند منطقه ای که مقاومت خاک پایین است ) ترک کرده و جهت کامل شدن مدار الکتریکی به سوی لوله حفاظت شده و در نهایت به رکتیفایر انتقال می یابد . در صورتیکه در حالت قبلی این جریان در نزدیکی محل تقاطع متمرکز می گردید.
راه حل درست اتصال کابل از لوله بیگانه به قطب منفی رکتیفایر می باشد تا لوله بیگانه نیز تحت حفاظت قرار گیرد تا مدار الکتریکی از طریق این کابل کامل شود. اگر حفره خیلی نزدیک به لوله بیگانه باشد جریان گرفته شده توسط لوله بیگانه بسیار زیاد خواهد بود و این راه حل مناسب نمی باشد و در صورت امکان بهتر است محل حفره را عوض نمود.
در زمین اطراف لوله تحت حفاظت کاتدی یک گرادیان پتانسیل وجود دارد که باعث القا جریان از زمین به لوله می گردد. این گرادیان بر عکس گرادیان پتانسیل یا منطقه تحت تاثیر اطراف حفره تخیله جریان می باشد . این به آن معناست که زمین در نزدیکی لوله نسبت به زمین دورتر منفی خواهد شد. شدت میزان تحت تاثیر لوله حفاظت شده تابعی از مقدار جریان ورودی در واحد سطح به لوله می باشد. جریان بیشتر شدت بالاتری ایجاد میکند.
برای لوله ای که به خوبی پوشش شده باشد ، جریان خیلی کم است و در نتیجه گرادیانت پتانسیل در اطراف لوله ناچیز است . ولی یک لوله بدون پوشش تحت حفاظت کاتدی می تواند جریان زیادی بگیرد. یک لوله مجاور یا هر ساختار فلزی مدفون در تقاطع با لوله بدون پوشش حفاظت شده از میان گرادیان پتانسیل اطراف لوله عبور کرده و ممکن است هدف صدمات خوردگی قرار گیرد. به همین دلیل لوله بیگانه بیشترین صدمه را در محل تقاطع با لوله بدون پوشش خواهد خورد.
سیستم های حمل و نقل مجهز به DC مانند قطارهای زیر زمینی نیز یکی از بزرگترین منابع جریان های سرگردان می باشد . ولی امروزه سیستم رایجی نبوده و به استثنای جاهای محدود مورد استفاده قرار نمی گیرد . سیستم های حمل و نقل DC همانگونه که در شکل ۳ دیده می شود ، معمولا با تغذیه کننده عایق شده بالاسر که به قطب مثبت ایستگاه برق متصل می شود کار می کنند . جریان اعمالی ( که ممکن است تا هزاران آمپر هم برسد) با اتصال به قطب منفی ایستگاه توسط ریل بازگشت می شود . بدلیل اینکه قطار روی ریل زمینی حرکت کرده و کاملا بازمین عایق نشده است مقداری از جریان اعمالی وارد زمین شده و هدر می رود و در مسیر زمین به ایستگاه برگشت می شود . خط لوله موجود در منطقه خط آهن مسیر مناسبی برای انتقال جریان زمین می باشد . به صورت ایده آل اگر تمامی جریان منفی بازگشتی توسط خود سیستم حمل و نقل بازگشت نماید پدیده جریان های سرگردان روی خطوط لوله عبور کرده از منطقه تاثیری ندارد . نزدیکی حالت عملی سیستم به حالت ایده آل بستگی به تعمیرات خط آهن دارد . خط آهن باید روی قطعات سنگی که دارای مقاومت دارای مقاومت نسبتا بالائی نسبت به زمین هستند احداث می شود تا از اتلاف جریان جلوگیری شود.
اخیرا احتمال بروز خوردگی در اثر نصب خطوط لوله انتقال برق فشار قوی DC روی خطوط لوله مورد توجه متصدیان خطوط لوله زیرزمینی قرار گرفته است. انتقال برق DC برای مسافت های دور مقرون به صرفه تر می باشد. سیستم دارای دو واحد تبدیل و اتصال به زمین که در انتهای هر کدام قرار گرفته است، می باشد. مادامیکه بار دو نیمه سیستم ( به طور مساوی) تقسیم شده باشد . هیچ تبادل جریانی بین دو اتصال نباید وجود داشته باشد . در غیر این صورت جریانی نامیزان بین دو محل اتصال زمین ایجاد می گردد . جهت این جریان بستگی به بالاتر بودن بار هر کدام از اتصالات دارد . اگر خطوط انتقال برق فشار قوی با اتصالات زمینی شرح داده شده احداث شود، تاثیر جریان سرگردان روی خطوط لوله گسترش می یابد موثر ترین راه حل این است که حد الامکان فاصله اتصال زمین سیستم نسبت به خط لوله زیاد باشد و محل قرار گرفتن اتصال زمین در جایی باشد که کمترین مقاومت خاک را داشته باشد؛ که اختلاف پتانسیل بین اتصال زمین و زمین دورتر را به حداقل رساند.
جریان متناوبAC :
شبکه هوائی انتقال برق متناوب ( فشار قوی) برخی مشکلات را بر روی خطوطه لوله ایجاد نموده است . این مشکلات در جائیکه خطوط لوله در مسیر عبور خود با خطوط هوائی انتقال برق متناوب( فشار قوی بیش از ۱۱۰ کیلو وات) تقاطع داشته یا به صورت موازی در کنار یکدیگر قرار گرفته باشند ظاهر می شوند. در صورتیکه کابل زیرزمینی با ولتاژ بالا از کنار سازه عبور کند ، لوله توسط تداخلAC باردار شده و همزمان با عبور جریان متناوب از کابل مقداری از جریان از طریق زمین به لوله منتقل می شود و پس از گرفتن جریان توسط لوله در جای دیگری از لوله خارج می شود. جریان متناوب در کابل ایجاد شار مغناطیسی درهوا یا زمین می کند که این شار باعث تولید جریان و ولتاژ متناوب در خط لوله میشود . همچنین در نواحی از لوله که در محدوده میدان الکترومغناطیسی انتقال برق قرار دارند در صورتی که لوله به زمین وصل شود . بار خازنی بزرگی درلوله ایجاد می شود. به نظر می رسد اینگونه تداخل در لوله های بدون پوشش اتفاق نمی افتد .
عوامل موثر در میزان تداخل جریان در اثر برق متناوب به صورت زیر خلاصه می شود:
۱- ولتاژ خط انتقال برق فشار قوی
۲- نسبت هندسی خط لوله و کابل های هوائی
۳- فاصله بین خط لوله و سیستم برق فشار قوی
۴- مقاومت و کیفیت پوشش لوله
۵- مقاومت خاک اطراف لوله
۶- تعداد تقاطع و طول مسیر موازی خط لوله خطوط انتقال نیرو
جریان سرگردان منتج از اختلالات مغناطیسی Telluric :
بعضی اوقات اختلالاتی در اندازه گیری پتانسیل لوله نسبت به خاک و یا جریان جاری در لوله در یک منطقه که در آنجا هیچ نوع منبع جریان که توسط انسان احداث شده باشد وجود ندارد، پدید می آید. علت آن معمولا در ارتباط با اختلالات مغناطیسی زمین است که اصطلاحا به” طوفان های مغناطیسی” معروف است.
در زمان فعالیت شدید لحظه ای خورشید، فعالیت اختلالات مغناطیسی شدت می یابد. جریان سرگردان منتج از این منبع Telluric نامیده می شود.
علت تاثیر روی لوله ممکن است با ایجاد و شکل گیری و سپس متلاشی شدن میدان مغناطیسی زمین در ناحیه خط لوله در ارتباط باشد . در یک ژنراتور الکتریکی با عبور رسانای عایق دار از میدان مغناطیسی ولتاژ تولید می شود . مکانیزم کار این است که رسانا خطوط میدان مغناطیسی را قطع می کند اگر چه بعضی وقت ها اثر شدید است ، اما تاثیرات جریان Telluric روی لوله بندرت مدت طولانی دارد. در یک ناحیه خاص پدیده جریان گیری و تخلیه جریان در طول زمان متمرکز می گردد.
کنترل خوردگی ناشی از جریان های سرگردان :
بعضی از روش های برای کاهش یا حذف تداخل جریان های سرگردان عبارت از :
حذف یا تقلیل منبع جریان
اتصال بین خطوط مهاجم و متاثر
استفاده از آند های فدا شونده و نقاط تقاطع
استفاده از پوشش و یا موانع الکتریکی ( Electrical Shields )
منبع:صنعت تاسیسات

iman.ka · May 29, 2012

روش های نوین جمع آوری فاضلاب

روش های نوین جمع آوری فاضلاب

باکتری های موجود در فاضلاب با تکثیر خود در زمان توقف فاضلاب در سپتیک عمل هضم را انجام می دهد و مواد جامد فاضلاب را به لجن تبدیل می کند. این مایع با سر ریز از سپتیک تانک خارج شده و به حوضچه پخش می ریزد و از طریق دیوار های مشبک حوضچه جذب زمین می گردد . البته این روش در آمریکا مجاز است ولی در ایران باید مایع فاضلاب پس از خروج از سپتیک در حوضچه کلر زنی , کلر زنی گردد و سپس دفع شود .
فاضلاب پس از ورود به انباره به دلیل کاهش سرعت جریان آن قسمتی از مواد معلق خود را به صورت ته نشینی از دست می دهد و از سوی دیگر انباره بیرون می رود و مواد ته نشین شده به صورت لجن در کف انباره جمع می شوند. این لجن حاوی ارگانیسم های زنده مفیدی می باشد. این ارگانیسم ها از فاضلاب ورودی به عنوان غذا استفاده کرده و بدین ترتیب فاضلاب را تصفیه می کنند و به این دلیل حجم لجن در این سیستم تقریباً ثابت بوده و تا چند سالی نیاز به تصفیه لجن ندارد.

محاسن سپتیک تانک:
سرعت اجرا.
مناسب برای زمین های دژ و یا زمین هایی که قدرت جذب بسیار کمی دارند و یا مناطقی که سطح آبهای زیر زمینی در آن بالا باشد.
به دلیل استقرار در زمین فضایی را اشغال نمی نماید.
هزینه بسیار مناسب.
بدلیل عدم استفاده از تجهیزات الکترومکانیکال نیازی به تعمیر و هزینه نگهداری و اپراتور ندارد.

‌ که سپتینک تانک ها در چند روش بکار می روند:
[h=3]1) روش سپتیک تانک ثقلی( Septic Tank Effluent Gravity STEG) [/h]در این روش یک پیش تصفیه بر روی فاضلاب صورت می گیرد و مشکلی جهت تامین سرعت خودشستشویی وجود ندارد چون مواد جامد معلق درشت در سپتیک تانک مانده و اختلالی در تامین سرعت خودشستشویی ایجاد نمی کنند. در سپتیک تانک لازم نیست که قطر لوله 200 mm و یا بالاتر انتخاب گردد.
این روش برای جوامع کوچک کاربرد دارند و چون قطرها کوچک هستند، می توان از لوله های پلاستیکی استفاده نمود زیرا خوردگی این نوع لوله ها کمتر است و مشکل نشتاب وجود ندارد.
فاضلاب بدون هیچ پیش تصفیه ای وارد شبکه جمع آوری شده و به صورت ثقلی به سمت تصفیه خانه حرکت می کند. حداقل قطر لازم 150 تا 200 mm است. جهت جلوگیری از رسوب جامدات معلق، حداقل قطر 6/ متر بر ثانیه حفظ باید گردد. جهت تمیز کردن آنها وجود منهول الزامیست. بدلیل آب بند نبودن کامل شبکه جمع آوری سنتی، یکی از مشکلات اصلی Infiltration یا نشتاب به داخل و Exfiltration یا نشتاب به خارج می باشد. در این روش قطر شبکه کم است ( حدود 25 تا 50 mm ) و لوله های پلاستیکی مورد استفاده قرار می گیرند.
لوله های خروجی از منازل، در ابتدا وارد سپتیک تانک می گردند. بدلیل اینکه در این حالت مواد جامد قابل ته نشینی وجود ندارد. سیستم با قطر کم و شیب کمتر قادر به انتقال برای مشاهده لینک ها ابتدا عضو رایگان پورتال شوید. خواهد بود. این سیستم به دلیل اینکه کاملا آب بند می باشد، امکان نشتاب به داخل و یا خارج وجود ندارد. عمق کارگذاری لوله ها در این سیستم حدود 9/ متر می باشد.

Septic Tank Effluent Gravity STEG

[h=3]2) روش سپتیک تانک با پمپ ( Septik Tank Effluent Pump )[/h]این روش، شامل شبکه تحت فشار می باشد. در این روش، سپتیک تانک مجهز به صافی و پمپ با فشار بالاست. فاضلاب خروجی توسط لوله هایی با قطر کم، که تحت فشار می باشند، پمپاژ می شود. شبکه جمع آوری فاضلاب اصلی نیز در این روش تحت فشار می باشد.
قطر لوله های تخلیه در این سیستم 25تا38 mm است. قطر لوله های اصلی حداقل 50 mm می باشد. مانند سیستم STEG مشکل نشتاب در این سیستم نیز وجود ندارد. در این سیستم شبکه در عمق بسیار کم گذارده می شود و لوله ها دارای انعطاف کافی هستند، به همین دلیل نیاز به شیب دهی نیست.تنها مشکله مربوطه، زمانی است که سطح آب زیرزمینی بالاست و منطقه سنگلاخی است. این سیستم اولین بار در سال 1968 و در آمریکا بکار برده شد.

A schematic of a STEP system - Septic Tank Effluent Pump

[h=3]3) Pressure Sever With Grinder Pump [/h]این سیستم شبیه روش دوم است ولی بجای استفاده از پمپ ساده از پمپی استفاده می شود که قدرت بیشتری دارد. در این سیستم برای شبکه جمع آوری از سپتیک تانک استفاده نمی شود و بجای آن از یک پمپ خردکننده برای خرد کردن جامدات استفاده می شود. بنابراین می توان از شبکه هایی با قطر کوچک استفاده کرد. مانند روش STEP این شبکه نیز با قطر کم و عمق کارگذاری کم استفاده می شود ولی در این روش به دلیل عدم استفاده از پیش تصفیه مقدار جامدات معلق، چربی و روغن بیشتر خواهد بود.
[h=3]4) روش خلا [/h]در این سیستم از شبکه ای استفاده می گردد که تحت فشار منفی و خلا قرار دارد. در این روش جایگزین نیز مانند حالت های قبلی، قطر لوله ها کم، عمق کارگذاری شبکه نیز کم و شتاب نیز وجود ندارد.
روش های جایگزین مورد بحث عموما برای جوامع کوچک و غیر متمرکز استفاده می شود. از بین این روشها تنها سیستم STEG قابل استفاده است.
منبع:برای مشاهده لینک ها ابتدا عضو رایگان پورتال شوید.

iman.ka · May 29, 2012

یونیت هیتر

یونیت هیتر

یونیت هیتر یا واحد گرم کننده دستگاهی است که ار آن برای گرم کردن فضاهای بزرگ نظیر سالنهای سرپوشیده ، سالن های کارخانجات و ... استفاده می شود.
یونیت هیتر از قسمتهای زیر تشکیل شده است :
1- کویل با لوله های پره دار که در داخل آن آب گرم ، داغ و یا بخار به عنوان حامل انرژی حرارتی جریان دارد بر حسب نوع یونیت هیتر ممکن است کویل صاف ، مکعبی شکل ،گرد و یا دایره ای شکل باشد .
2- پروانه و یا فن که وسیله عبور دادن هوا از کویل و به جریان انداختن هوا در داخل فضای گرم شونده را بر عهده دارد .این فن بر حسب ظرفیت و فشار هوادهی ممکن است از نوع ملخی و یا سانتریفوژ باشد .
3- پره های جهت دهنده هوا که بوسیله آنها می توان هوای خروجی از یونیت هیتر را به قسمتهای مختلف محل گرم شونده هدایت کرد
4- کابینت و یا محفظه که پروانه و کویل در داخل آن و پره های جهت دهنده هوا بروی آن نصب شده است .

انواع یونیت هیتر:

یونیت هیترها از لحاظ مختلفی تقسیم بندی می شوند که به صورت زیر می باشند :
1- از لحاظ واسطه و انرژی حرارتی : در این طبقه بندی یونیت هیترها به انواع آبی ، بخار و برقی تقسیم بندی می شوند .
2- از لحاظ نوع پروانه : در این طبقه بندی یونیت هیترها به انواع فن ملخی و سانتریفوژ تقسیم بندی می شوند
3-از لحاظ ترتیب قرار گرفتن قطعات : در این روش یونیت هیترها به نوع مکنده (که به وسیله پروانه از روی کویل مکیده می شود) و نوع دمنده (که در آن هوا بوسیله فن به روی کویل دمیده می شود) تقسیم بندی می شود
4- از نظر محل نصب : در این طبقه بندی یونیت هیترها به انواع سقفی آویزی و زمینی دسته بندی می شوند در نوع سقفی آویزی جریان هوا می تواند افقی و یا عمودی باشد و در نوع زمینی دستگاه بروی زمین نصب می شود و هوا بوسیله هدایت کننده هایی به سمت و محل مورد نظر هدایت می شود
یونیت هیتر زمینی:

iman.ka · May 29, 2012

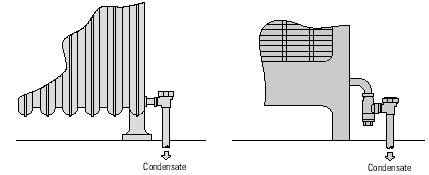

روشهاي تست تله هاي بخار

روشهاي تست تله هاي بخار

به طور كلي سه راه اساسی جهت تشخیص سنتي عیوب تله بخار وجود دارد که عبارتند از:
1- بصری 2- حرارتی 3- صوتی

* روش بصري :

در روش بصری ، ارزیاب (اپراتور) با باز نمودن شیر تخلیه بعد از تله بخار ، مشاهده می کند که بخار آب از آن خارج می شود یا آب مقطـر . در صورتـی که بخـار آب از شیــر تخلیه خارج شد ، بیانگر معیوب بودن تلـه بخــار مي باشد . روش بصري با نصب شيشه نمايش ( Sight glass ) و شير يكطرفه (Check valve ) نيز قابل اجرا است كه دراين حالت يك نمايش تصويري از جريان ارائه مي شود . به هر حال نياز است شيشه نمايش پس از مدتي تعويض گردد .

* روش حرارتي :

روش حرارتی بستگی به تغییرات دمای بالادستی ( Up-stream ) و پایین دستی (Down-stream) تله بخار دارد . این روش با استفاده از دستگاه پایرومیتر (Pyrometer) ، دستگاه مادون قرمز (Infrared) ، نوار گرمایی (Heat band)(نوار گرمايي در اطراف تله بخار پیچیده می شود كه با افزایش دما در اثر عبور بخار آب ، تغییر رنگ می دهد ) و چسب های گرمایی (Heat sticks) (چسب هاي گرمايي در دمای بالا ذوب می گردند) انجام می گردد . * روش صوتي :در روش صوتی (Acoustic) بازرس باید عملکرد تله بخار را گوش کند و عیب آن را ارزیابی نماید . در این تکنیک انواع مختلف دستگاهها از جمله دستگاههايي با عملكرد شبيه گوشی های پزشکی ، ابزاري همچون پیچ گوشتیها و وسایل تشخیص صوت استفاده می شود .وسایل ایده آل ، وسایلی هستند که با وجود سر و صداي زياد واحد ، صدای عملیات تله بخار را با دقت تشخيص مي دهند ، به همین جهت به کاربر اجازه می دهند تا به عملیات دقیق تله های بخار گوش دهد . اين دستگاهها شاملمبدلهای صوتی (Transducer) هستند که به یک میله فلزی متصل مي باشند كه اين ميله فلزي بعنوان راهنمای انتقال صوت عمل نموده و به قسمت پایین دستی تله بخار ( بعد از تله بخار) متصل می شود تا شرایط کارکرد آن را ، از جمله حرکات مکانیکی ، جریان آب مقطر و یا بخار آب را تعیین نمایند . اغلب آشکارسازهای صوتی (Ultrasonic detectors) سیگنالهای دریافتی از تله بخار را تقویت كرده و به محدوده قابل شنیدن تبدیل می نمایند تا از طریق گوشی (Headphone) شنیده یا از طریق اندازه گیرها سنجيده شوند .

تست صوتي تله بخار

كليه اين روشها نشانه اي از جريان را نشان مي دهند ولي وقتي شرايط سيستم تغيير كرد درصـد خطا بالا مي رود . مثلا" سروصداي محيط از جمله شرايطي است كه باعث كاهش دقت تست شنوايي تله بخار مي شود . نوع مدرن ميله هاي صوتي ، تست اولتراسونيك مي باشد اين تست اثر ماوراصوتي كه توسط نشتي تله بخار به وجــود مي آيد را تشخيص مي دهد . متاسفانه اين تست قادر نيست نوع بخار اعم از Flash steam يا بخار جريان اصلي را تشخيص دهد . عدم عملكرد درست و دقيق تجهيزات ذكرشده در بالا باعث ايجاد يك روش پيشرفته در تست تله هاي بخار شده است .

* روش نوين :

اين روش بوسيله يك سنسور كه در داخل تله بخار نصب مي شود انجام مي شود . اين سنسور مي تواند وضعيت فيزيكـي سيـال عامـل را توسـط "رسانندگي " تشخيص دهد ( شكل 2-3) . عملكرد اين سنسور بوسيلـهFlash steam مختل نمي شود . نتيجه اين تست دقيق است و نياز به تفسير ندارد . ديده باني اين تست مي تواند در محل، از راه دور ، دستي و يا اتوماتيك انجام شود . در اين روش خرابي ها سريعاً تشخيص داده مي شود ، بنابراين تلفات كاهش مي يابد
نصب يك ترموكوپل يكپارچه در محفظه سنسور مي تواند در تشخيص و پيش بيني انسداد تله بخار به خصوص در فرآيند هاي هيدروكربني و فرآيند هايي كه مي بايستي به طور پيوسته انجام شود كمك نمايد . براي مصرف كنندگاني كه ترجيح مي دهند از تله هاي بخار بدون سنسور يكپارچه استفاده نمايند ( يا براي كاربردهاي بزرگتر كه نياز به تله هاي بزرگتر دارند ) ، سنسورها در محفظه هاي سنسور مجزاء قرار گرفته و نصب مي شوند ( شكلهاي 4-3 , 5-3 , 6-3) .

* روش دمايي - صوتيدر اين روش از يك دستگاه حساس كه توانايي حس كردن دما و تشخيص صدا را دارد استفاده مي كنند كه اين دستگاه توسط يك نرم افزار به يك سيستم كامپيوتري متصل شده است اين سيستم شامل يك دو بخش سخت افزاري ونرم افزاري است روش كار به اين صورت است كه اطلاعات تله هاي بخار به صورت يك بانك اطلاعاتي در آمده و توسط نرم افزار سيستم به دستگاه سخت افزاري داده مي شود توسط دستگاه به محل تله هاي بخار مراجعه و طي 15 ثانيه عملكرد تله بخار كنترل و در حافظه دستگاه ذخيره مي گردد . سپس اطلاعات جمع آوري شده به دوباره به نرم افزار انتقال مي يابند و نرم افزار اين اطلاعات را تجزيه و تحليل مي كند و در نهايت عملكرد هر كدام از تله هاي بخار به تنهايي و در كل سيستم و اتلاف انرژي و سرمايه به صورت كاملا واضح و پيشرفته در اختيار مطالعه كننده قرارميگيرد.

lord · Jun 21, 2012

سیستم های تهویه مطبوع حجم ثابت (CAV)

سیستم های تهویه مطبوع حجم ثابت (CAV)

این نوع از سیستم های تهویه مطبوع حجم ثابت (CAV) در طراحی های مرسوم اتاق تمیز کاربرد بسیار زیادی دارد. با بررسی انواع اتاق تمیز کار شده در ایران می توانید تعدادی از این روشها را به خصوص تک زونه و باز گرمایش در خروجی را ببینید.
این سیستم ها بر پایه حجم هوای ثابت و درجه حرارت متغیر کار می کنند. یعنی حجم هوای ورودی به فضا ثابت است و با تغییر دمای هوای ورودی به شرایط هوای مورد نظر می رسیم.این سستم ها جهت تهویه هوای چندین زون به کار می روند و در ان تامین سرمایش و کنترل چندین زون در یک لحظه انجام می شود.
جهت تغییر درجه حرارت هوای ورودی دو روش وجود دارد، یکی بازگرمایش در خروجی هر زون و دوم مخلوط کردن هوای گرم و هوای سرد می باشد. در روش اول دمای هوا برای بدترین حالت تنظیم می شود و به کلیه زون ها فرستاده می شود. سپس در ورودی هر زون یک کویل بازگرمایش قرار دارد که این کویل توسط ترموستاتی که به ان وصل است دمای هوای مورد نیاز هر اتاق را تنظیم می کند.
در روش دوم با یک سیستم مرکزی (هواساز) هوای سرد و گرم تولید می شود که این مستلزم ان است که هواساز بتواند در ان واحد کویل گرمایی و سرمایی فعال داشته باشد. پس مانند روش اول هوای سرد برای بدترین حالت تنظیم می شود و ترموستات هر اتاق هوای سرد و گرم را به اندازه با هم ترکیب می کند و به اتاق می فرستد.

amirabsh · Dec 2, 2012

نخستین همایش عکاسی صنعت تاسیسات

نخستین همایش عکاسی صنعت تاسیسات

دپارتمان پژوهش شرکت پاکمن در نظر دارد تا نخستین نمایشگاه عکاسی صنعت تاسیسات را در شهر مقدس مشهد برگزار کند. این نمایشگاه عکاسی به منظور نمایش هر چه بیشتر توانمندی صنعت تاسیسات ایران زمین برگزار خواهد شد و شرکت پاکمن در این راستا از تمامی عکاسان و صنعت گران محترم خوش فکر و خلاق ایرانی برای شرکت در این فراخوان دعوت به عمل می آورد.موضوع فراخوانصنعت تاسيسات يکي از گسترده ترين صنايع در دنيا محسوب شده که از قلب سرمایشی-گرمايشي ساختمان تا لوله کشي هاي عظيم پالايشگاه هاي نفت را در بر می گیرد.اين فراخوان عکاسي نيز با محوريت صنعت تاسيسات (پالايشگاهي ، نيروگاهي ، ساختماني و ...) و همچنين محصولات سيستم هاي گرمايشي و سرمايشي (بويلر ، چيلر ، پمپ ، مشعل و ... ) برگزار خواهد شد.
دپارتمان پژوهش شرکت پاکمن در نظر دارد تا نخستين نمايشگاه عکاسي صنعت تاسيسات را در شهر مقدس مشهد برگزار کند. اين نمايشگاه عکاسي به منظور نمايش هرچه بيشتر توانمندي صنعت تاسيسات ايران زمين برگزار خواهد شد و شرکت پاکمن در اين راستا از تمامي عکاسان و صنعت گران محترم خوش فکر و خلاق ايراني براي شرکت در اين فراخوان دعوت به عمل مي آورد.
مقررات شرکت در فراخوان
1- عکسها مي⁯توانند رنگي، سياه و سفيد، ثبت آنالوگ يا ديجيتال بوده و محدوديتي از اين بابت وجود ندارد و نيز بايد داراي فرمت TIFF يا JPEG ، با وضوح ۳۰۰ dpi ، اندازه ضلع بزرگ حداقل 30 سانتي متر و حجم هر عکس حد اکثر 3 MB باشند.
2- علاقه مندان مي توانند حداکثر ده عدد از آثار خود را با شرايط ذکر شده ارسال نموده و نيازي به پرينت يا نسخه چاپ شده نمي باشد.
3- ويرايش هاي نرم افزاري که جنبه اسنادي عکس را مخدوش کند، ممنوع است. لازم به ذکر است تراز نور و کنتراست، تنظيم و کنترل رنگ، کراپ و تقويت شارپنس در حدي که جنبه اسنادي عکسها را از بين نبرد، مجاز است.
4- براي نامگذاري عکسها يک پوشه با نام صاحب اثر ايجاد شود و تمامي عکس ها به شکل زير در آن نامگذاري گردد. براي مثال اگر نام عکاس علي حسيني است، ابتدا نام خانوادگي ، سپس نام و سرآخر شماره ترتيب به زبان انگليسي نوشته شود.
Hoseini Ali 1
Hoseini Ali 2
...
5- در صورت ارسال به صورت لوح فشرده روي آن، نام، نام خانوادگي و شماره تلفن تماس خود (همراه يا ثابت را به همــراه کد شهر مربوطه) با ماژيک مخصوص بنويسيد.

6- براي هر عکس عنواني انتخاب شود و در فرم درخواست شرکت در فراخوان قيد گردد . در صورت نداشتن عنوان ذکر شود: “بدون عنوان"
7- نگاتيو اثر و در مورد عکسهاي ديجيتال (فايل اصلي عکس) بايد نزد صاحب عکس موجود باشد. دبيرخانه ارسال کننده را صاحب اثر تلقي نموده و در صورت اثبات خلاف آن در هر مرحله، اثر ارسالي حذف شده و دبيرخانه مسئوليتي در قبال آن نخواهد داشت.
8- لوح هاي فشرده ارسالي عودت نمي⁯شوند و پس از پايان جشنواره معدوم ميگردند.
9- تکميل فرم درخواست شرکت در فراخوان و ارسال عکس به معناي اعلام موافقت با تمامي مقررات جشنواره مي باشد و تصميم گيري در مورد مسائل پيش بيني نشده به عهده برگزار کننده جشنواره است.
10- شرکت پاکمن حق دارد آثار ارسالي را به منظور معرفي صنعت تاسيسات در مجله عمومي پندار پيروزي و مجله صنعت تاسيسات به چاپ رسانده و نيز از عکسها در نمايشگاه براي بازديد عموم استفاده نمايد.
داوري:
گروه داوري متشکل از آقایان سعید دستوری، داریوش کیانی و مهدی نصرتی می باشد.
جوايز
نفر اول : سفر به شهر اصفهان و دو شب اقامت در هتل عباسي اصفهان (با همراه یک نفر) یا (20/000/000 معادل ریالی)
نفر دوم: يک سکه تمام بهار آزادي
نفر سوم : يک نيم سکه بهار آزادي
و چاپ عکس برگزيده درمجله صنعت تاسيسات با نام شرکت صاحب محصول يا تصوير
نحوه ارسال آثار
علاقه مندان به شرکت در اين فراخوان مي توانند آثار خود را به همراه فرم تکميل شده درخواست شرکت در فراخوان، از طريق پست الکترونيک به آدرس info@WikiPG.com و يا به صورت فايل بر روي لوح فشرده، از طريق پست پيشتاز به دفتر مرکزي شرکت پاکمن به نشاني: تهران ميدان آرژانتين خيابان بيهقي کوچه دهم غربي پلاک 2 طبقه 4 ارسال نمايند.
علاقه مندان مي توانند فرم درخواست شرکت در فراخوان را از همین صفحه دريافت نمايند.
در صورتی که موفق به ارسال آثار خود به پست الکترونیک مربوطه نشدید از طریق سایت های آپلود فایل مانند wikiupload.comاقدام به آپلود آثار نموده و در نهایت لینک مربوطه را به پست الکنرونیک info@WikiPG.com ارسال نمایید.
مهلت ارسال آثار:
مهلت ارسال آثار تا 5 دی ماه سال 91 تمدید شد.
نکته مهم: Subject ايميل يا عنوان بسته ارسالي: “نخستين فراخوان عکاسي صنعت تاسيسات” باشد.
اگر مايل هستيد، شرح مختصري ازفعاليت کاري و رزومه تحصيلي خود را براي درج در سايت اينترنتي www.WikiPG.com ارسال نماييد. (لطفا نام و نام خانوادگي با حروف لاتين نوشته شود(
همچنین برای کسب اطلاعات بیشتر می توانید با شماره 02142362 داخلی 106 تماس حاصل نمایید.

iman.ka · Dec 6, 2012

ساخت بزرگترین تاسیسات نفتی خلیج‌فارس

ساخت بزرگترین تاسیسات نفتی خلیج‌فارس

مدیرعامل شرکت نفت فلات قاره از ساخت بزرگترین تاسیسات فراورش نفت در خارگ با سرمایه گذاری 500 میلیون دلاری خبر داد و اعلام کرد: با راه‌اندازی این طرح ظرفیت فرآورش تولید نفت ایران در خلیج فارس روزانه 200 هزار بشکه افزایش می‌یابد.

محمود زیرکچیان زاده در گفتگو با مهر درباره جزئیات ساخت مجتمع 200 هزار بشکه‌ای نفت در خارگ، گفت: در حال حاضر برای اجرای یک طرح به روزرسانی تاسیسات نفتی میدان ابوذر و ساخت یک مجتمع جدید نفتی در جزیره خارگ برنامه ریزی فنی و مالی انجام شده است.

مدیرعامل شرکت نفت فلات قاره با بیان اینکه هزینه سرمایه گذاری ساخت و راه اندازی این مجتمع جدید نفتی حدود 500 میلیون دلار ارزیابی می شود، تصریح کرد: تمامی مراحل طراحی، ساخت، نصب و راه اندازی مجتمع نفتی خارگ توسط پیمانکاران و سازندگان ایرانی انجام می شود.

به گفته این مقام مسئول قرار است بخشی از منابع مالی این طرح از طریق تسهیلات صندوق توسعه ملی و مابقی آن توسط بانک تجارت تامین شود.

نائب رئیس هیات مدیره شرکت نفت فلات قاره با تاکید بر اینکه با راه‌اندازی این طرح ظرفیت فرآورش تولید نفت ایران در خلیج فارس روزانه 200 هزار بشکه افزایش می‌یابد، اظهار داشت: همچنین امکان افزایش میزان بازیافت (yield) در واحد بهره‌برداری و بهبود شرایط hse فراهم می‌شود.

وی از راه اندازی طرح فرازآوری با گاز (gas lift) میدان نفتی ابوذر هم به عنوان بخشی از این پروژه یاد کرد و افزود: همچنین برخی از تاسیسات موجود نفتی در جزیره خارگ هم بازسازی و نوسازی خواهد شد.

به گزارش مهر، با ساخت این تاسیسات جدید فرآورشی، نفت تولیدی از میدان‌های دورود یک و 2، ابوذر و فروزان به این تاسیسات جدید منتقل و بر اساس استانداردهای روز جهان فرآورش می شود.

هم اکنون تاسیسات فرآورش میدان‌های فروزان، ابوذر و دورود یک و 2 جداگانه است که با توجه به قدمت تاسیسات فرآورشی آنها، تاسیسات 200 هزار بشکه‌ای جدید جایگزین تاسیسات قدیمی می شود.

تفاهم نامه طرح تاسیسات جدید 200 هزار بشکه‌ای جزیره خارگ میان پیشتر شرکت نفت فلات قاره و کنسرسیومی متشکل از پیمانکاران داخلی منعقد شده است. پیش بینی می‌شود با ساخت تاسیسات جدید فرآورش نفت در مدت 3 سال، تاسیسات قدیمی جمع‌آوری که حدود سه دهه از ساخت آنها می‌گذرد، از رده خارج شوند.

iman.ka · Dec 6, 2012

بدون کولر خانه تان را خنک کنید!

بدون کولر خانه تان را خنک کنید!

یکى از راههاى جایگزین براى خنک کردن خانه، استفاده از راه هاى طبیعى است؛ به این معنى که بدون استفاده از هیچ وسیله خنک کننده برقى بتوانیم دماى خانه را کاهش دهیم.

بدون کولر خانه تان را خنک کنید!
یکى از راههاى جایگزین براى خنک کردن خانه، استفاده از راه هاى طبیعى است؛ به این معنى که بدون استفاده از هیچ وسیله خنک کننده برقى بتوانیم دماى خانه را کاهش دهیم.

به گزارش باشگاه خبرنگاران، براى رسیدن به این منظور موثرترین راه این است که گرمایى را که به ساختمان مى تابد، دفع و از ورود آن به خانه پیشگیرى کنیم.

مناسب ترین روش براى پیشگیرى از جذب حرارت و دفع گرما، انعکاس یا بازتاباندن آن است. گرما از چند طریق وارد خانه مى شود که مهمترین و عمده ترین آنها حرارت ناشى از تابش گرماى خورشید است که از پنجره ها و سقف وارد خانه مى شود.

شیشه ها

40 درصد از گرماى ناخواسته از طریق پنجره ها وارد خانه می شود. استفاده از شیشه های بازتاب دهنده نور یکى از راه هاى دفع این گرما است. استفاده از این نوع شیشه روى پنجره علاوه بر خنک نگه داشتن خانه از تابش مستقیم نور خورشید به وسایل خانه و کمرنگ شدن مبلمان، پرده ها و فرش هم جلوگیرى مى کند. انواع گوناگونی از این شیشه با درجات مختلفى از تیرگى وجود دارد که باید با توجه به آب و هواى منطقه اى که در آن زندگى مى کنید، نوع مناسب را انتخاب کنید.

اگر از پوشش هاى ثابت استفاده مى کنید، توصیه مى شود که پنجره هاى جنوبى را با این گونه شیشه ها نپوشانید تا در زمستان بتوانید از گرماى نور خورشید استفاده کنید.

سایبان هاى داخلى و خارجى

سایبانها با جذب یا بازتاب نور خورشید از ورود آن به خانه به میزان قابل توجهى جلوگیرى مى کنند. نصب سایبان در هر دو سطح خارجى و داخلى پنجره مفید است، اما سایبان هاى خارجى به این دلیل که گرما را قبل از برخورد با پنجره دفع مى کنند، مناسبتر و موثرتر هستند.

نصب سایبان هاى داخلى و پرده، گرماى ناشى از تابش خورشید را که از طریق پنجره وارد خانه مى شود، تا 65 درصد کاهش می دهد. در حالى که این میزان با نصب سایبانهاى بیرونى به 95درصد مى رسد.

هنگام نصب سایبان باید شرایط آب و هوایى، تعداد دفعات باز کردن پنجره و نکات دیگر را در نظر بگیرید و نوع مناسب را انتخاب کنید. نصب سایبان براى پنجره هاى بزرگ، به ویژه پنجره هاى شرقى، غربى و جنوبى خانه نقش مهمى در خنک نگه داشتن هواى داخل خانه در ساعات گرم روز دارد.

توصیه مى شود در ساعات گرم روزهاى تابستان پرده ها را کنار نزنید و شبها پنجره ها را باز کنید تا هواى تازه در خانه جریان پیدا کند. سایبان بهتر است با سطح شیشه پنجره زاویه 45 درجه داشته و طول آن نیمى از ارتفاع پنجره را بپوشاند. اگر در منطقه اى زندگى مى کنید که زمستان هاى سرد دارد، از سایبانهایى استفاده کنید که قابلیت نصب و برداشتن داشته باشد و بتوانید در زمستان آنها را بردارید.

پرده هاى مات و حصیرى

استفاده از پرده هاى سفید و مات در فصل تابستان 40 تا 50 درصد از گرماى خورشید را که از شیشه عبور مى کند، کاهش مى دهد. نصب پرده هاى حصیرى در بیرون پنجره که در قدیم بیشتر استفاده مى شد، مى تواند 60 تا 80 درصد حرارت را کاهش دهد

iman.ka · Dec 6, 2012

مختصری از تاریخچه تبرید

مختصری از تاریخچه تبرید

اغلب غذاها ومواد خوراکی دردمای محیط به علت رشد سریع باکتریها فاسد می گردند. آدمی از زمانهای بسیار دور به این موضوع پی برده وبدین جهت سعی برآن داشت که از روشهای مختلف برای سرد نگه داشتن موادغذایی استفاده نماید. به عنوان مثال مواد غذایی خود را در چاهها ویا غارهای سرد ذخیره می نمود. دراین جهت ازیخ طبیعی ویا برف فشرده شده سود می برد، آنها را در فصول سرد جمع آوری ودر فصول گرم سال مورد استفاده قرار می داد.
مصریان قدیم نیز از روش سرد کردن آب استفاده می کردند.بدین شکل که آنهاموادغذاییخودرا در داخل ظروف سفالی پر از آب قرار می دادند.
آب موجود درآن به تدریج ازمیان دیواره های متخلخل ظرف به سمت خارج نفوذ کرده ودر سطح آن تبخیر که خود نیز باعث سرد شدن کوزه ومحتویات داخل آن می گشت، اتفاق می افتاد. بیشتر کپکها،مخمرها وباکتریها احتیاج به محیطی گرم برای رویش وتکثیر دارند.باسرد نگه داشتن مواد غذایی در دماهای پائین می توان رویش وتکثیر آنهارا به تأخیر انداخت. درحال حاضر با یک سیستم تبرید مناسب می توان این کاهش دمارا به وجود آورد.
از دیگر استفاده های یک سیستم تبرید می توان از بکارگیری آن در تهویه مطبوع،سرد سازی مایعات کنترل رطوبت، ودر بعضی از فرآیندها ی تولید نام برد. صنعت تبرید در طول قرن هجدهم اهمیت تجاری یافت. در ابتدا تولید برودت با استفاده از یخ صورت می گرفت. یخ در طول فصل زمستان از دریاچه ها ومنابع دیگر بریده ودر اطاقهای عایق شده یا جعبه های یخ برای استفاده در رستورانها ومنازل، در طول قرن نوزدهم نگه داری می شد. قابل ذکر است که یخ مصنوعی به طور آزمایشی در سال 1820ساخته شد. ولیکن تا سال 1832 تولید یخ مصنوعی صورت نگرفت.
درهمان دوران یک دانشمند انگلیسی دمای مقداری گاز آمونیاک تحت فشار را پائین برد وآن را تبدیل به مایع کرد. سپس با آزاد سازی فشار ظرف محتوی مایع آمونیاک، مایع به سرعت به جوش آمده وبه گاز تبدیل گردید.
هنگامیکه مایع درحال جوشیدن بود گرمای محیط اطراف خودرا جذب می نمود. بامشاهده وکشف این موضوع، تحولی شگرف در توسعه تجهیزات تبرید مدرن به وجود آمد. یک مهندس آمریکایی به نام جاکوب پرکینز(Jacob Perkins) مخترع دستگاهی بود که پیشرو سیستمهای تراکمی مدرن امروزی می باشد. درسال 1855برای اولین بار یک مهندس آلمانی مکانیزم تبرید جذبی را به وجود آورد.
البته اصول سیستم فوق درسال 1824 توسط میشل فارادی (Michel faraday) کشف شده بود.یخچال خانگی که به صورت مکانیکی عمل می نمود اولین بار در حدود سال 1910به وجود آمد .
در سال1913توسط جی. ام . لارسن (J.M.Larrsen) ماشین خانگی که به صورت دستی عمل می-نمودابداع گردید.در سال 1918نیز اولین یخچال اتوماتیک توسط کارخانهکلوینائورKelvinatoبه بازارآمریکایی ارائه گردید.
در آن سال 67دستگاه تولید وبه فروش رسید. از آنجایی که کار این نوع یخچالها ازجعبه های یخ بهتر وراحتر بود، تقاضا برای اینگونه دستگاهها هرروزه بیشتر گردیده است ، به طوریکه درحال حاضر نیز هرساله دهها میلیون یخچال تولید می شود.
اولین دستگاههای یخچال اتوماتیک از نوع بسته در سال 1928توسط جنرال الکتریک General Electric تولید گردید. البته در سال 1927دستگاه اتوماتیک خانگی ازنوع جذبی توسط Electroluxارائه گردیده بود ودر همانسال نیز دستگاههای تبرید اتوماتیک جهت استفاده در تهویه مطبوع ارائه شد. صنایع مدرن انجماد مواد غذایی نیز از حدود سال 1923توسعه یافته است. تهویه مطبوع اتومبیلها نیز ازاواخر سال1930آغاز و به صورت سریع رشد نمود.
در سال 1935توسطFrederick Mckinley jonesسیستم تبرید اتوماتیك برای كامیونهای كانتینردار ارائه گردید.
عملاً ازسال 1940تمامی دستگاههای خانگیاز نوع بسته بودند. دستگاههای تجاری نیز بصورت مناسب ساخته و مورد استفاده قرار گرفتند.دستگاههای فوق قابلیت تبرید سیستمهای بزرگ تجاری نگهداری موادغذایی، تهویه مطبوع، سالنهای بزرگ تجاری ونگهداری مواد غذایی، تهویه مطبوع سالنهای بزرگ، وتولید دماهای پائین که در برخی از سیستمهای تجاری مورد استفاده واقع می شد را داشتند.
این رشته از صنعت همراه با پیشرفت علم وتکنولوژی متحول شده ونتیجه تمامی تلاشهای فوق آن چیزی است که آنرا به عنوان سیستمهای تبرید مدرن می شناسیم وازآن در قسمتهای مختلف بهره می جوییم

btu · Feb 7, 2013

كاربرد های تبرید

كاربرد های تبرید

كاربردهای تبرید امروزه بسیار گسترش یافته و دامنه آن بسیار وسیع گشته است و جدای از مصارف خانگی و تهویه مطبوع و سرد خانه ها امروزه كمتر صنعتی را می توان یافت كه از تبرید بهره نگیرد و این مطلب اهمیت تبرید را تایید می كند. كاربردهای تبرید به پنج گروه اصلی تقسیم بندی می شوند: 1- تبرید خانگی 2- تهویه مطبوع 3- نگهداری و حمل مواد غذایی 4-تبرید صنعتی 5-مصارف خانگی الف-تبرید خانگی- به دلیل كثرت استفاده از یخچالها وفریزر های خانگی طراحی خوب با راندمان برودتی بالا از اهمیت ویژه ای برخوردار است ظرفیت این دستگاهها از35 تا 375 وات می باشد و این دستگاهها مجهز به كمپرسورهای بسته و اوپراتورها و كندانسورهای جریان طبیعی هستند فریزرها برودت های زیر صفر درجه و یخچالها معمولا برودتهای زیر صفر و بالای صفر تواید می كنند. ب- تهویه مطبوع-معنای تحت الفظی (air conditioning)شرایط هوا می باشد بنابراین همانطور كه از اسم آن بر می آید این اصطلاح به معنای تامین شرایط مناسب هوا(دما،رطوبت،سرعت،وتمیزی و...)برای كاربرد های مختلف می باشد .كاربردهای تهویه مطبوع به دو دسته تقسیم می شوند : ب-1-تهویه خانگی -سیستم هایی كه وظیفه عمده آنها مطبوع كردن هوا برای راحتی انسان است تهویه مطبوع خانگی نامیده می شود.نمونه ای از این سیستم ها را می توان درمنازل،مدارس،دفاتر،مساجد،هتلها،كارخانجات،اتومبیل ها،هواپیماهاوكشتی ها و...مشاهده نمود،به عبارت كلی تر كاربرد این سیستم ها در ساختمانها و وسایل نقلیه است. ب-2-تهویه صنعتی-در تهویه مطبوع صنعتی هدف تامین شرایط مناسب هوابرای كاربردهای صنعتی است بعنوان مثال در صنایع پلیمری تامین شرایط مناسب هوای كارخانه بخصوص دما و رطوبت از اهمیت ویژهای برخوردار است و در كیفیت محصولات به شدت تاثیر می گذارد و یا مثلا كنترل هوای یك آزمایشگاه مدرن ج-نگهداری و حمل مواد غذایی- رایج ترین كاربرد تبرید نگهداری مواد غذایی و مواد فاسد شدنی است. نگهداری مواد فاسد شدنی در دماهای پایین فعالیت آنزیمها و میكروارگانیسم ها را بطور موثر كاهش می دهدوروشی عملی برای نگهداری مواد فاسد شدنی برای دورها مختلف زمانی (روزها یا حتی در بعضی مواد سالها )در همان حالت تازه اولیه شان فراهم می سازد.میزان پایین بودن دما برای نگهداری صحیح محصولات با نوع محصول و طول مدت نگهداری آن تغییر می كند. بنابراین مواد غذایی تولید شده بایستی تا زمان مصرف ،در حمل ونقل ودر محل ودر سرد خانه ها در شرایط ویژه ای نگهداری شود.كشتی ها به خصوص كشتی های صیادی ،كامیونها و قطارهای حمل و نقل مواد غذایی سرد خانه ها و دستگاههای سرد كننده مورد استفاده در مغازه ها،رستورانها،هتلهاو موسسات تهیه و تولید مواد غذایی و فاسد شدنی از نمونه های این كاربرد هستند. د-تبرید صنعتی-از نمونه های معمول تبرید صنعتی،واحدهای یخسازی ،بستنی سازی،واحدهای شیمیایی،پالایشگاهها،...می باشد بعنوان مثال در صنایع شیمایی جداكردن گازها،تقطیر گازها،كنترل تخمیر تركیبات شیمیایی ،رطوبت گیری از هوا از كاربردهای تبرید می باشد. ﻫ-مصارف مخصوص-یكی از مصارف تبرید سرد كردن فلزات تا حدود 100 درخه سانتیگراد به منظور عملیات سخت كردن آنهاست كه در دستگاههای مخصوص و در مدت تعیین شده برای هر نوع فلز با روش خاصی انجام می پذیرد. سرد كردن بتن قبل از بتن ریزی سدها یعنی كم كردن حجم مخصوص آن و در نتیجه فشردگی بیشتر ذرات در همدیگر و استحكام ومقاومت سد در مقابل فشار آب و لرزش و عوامل مخرب دیگر از موارد كاربرد ویژه می باشد .لباسهای تهویه گردبادی معدنچیان و شیرین كردن آب دریا به وسیله انجماد و سپس ذوب یخ و سرد كردن موضعی و دهها مورد دیگر از كاربردهای مخصوص تبرید می باشد.

iman.ka · Feb 22, 2013

سیستمهای uvgi؛

سیستمهای uvgi؛

تابش میکروب کش ماوراء بنفش
در سیستم تابش میکروب کش ماورای بنفش یا UVGI از انرژی ماورای بنفش (UV) (پرتوی الکترو مغناطیس با طول موج کوتاهتر از طول موج نور مرئی) برای کشتن یا غیر فعال کردن ویروسها، باکتریها و قارچها استفاده می شود. طیف UV عموماً به سه ناحیه تقسیم می شود: UVA (با طول موج 400 تا 315 نانومتر)، UVB (با طول موج 315 تا 280 نانومتر)، و UVC (با طول موج 280 تا 200 نانومتر). کل طیف UV می تواند بسیاری از میکروارگانیزمها را نابود یا غیرفعال کند؛ اما انرژی UVC بیشترین تأثیر میکروب کشی را ارائه می دهد و طول موج 265 نانومتر (mm) طول موج ایده آل برای این منظور محسوب می شود.
در لامپهای مدرن UV، انرژی UVC در طول موج نزدیک به ایده آل nm254 توسط تخلیه الکتریکی در داخل گاز کم فشار (از قبیل بخار جیوه) محصور در یک لوله کوارتز ایجاد می شود. UVC حاصل از لامپهای جیوه اغلب اوقات به عنوان UVGI شناخته می شود تا بر خواص میکروب کشی آن نیز دلالت کند. اگرچه UVC با چشم انسان نامرئی است، اما مقادیر کم انرژی آزاد شده در طول موجهای مرئی باعث تولید نور آبی از لامپهای UVC می شود.
تاریخچه خلاصه
UVGI اولین بار در سال 1877 برای ضدعفونی آب عرضه شد. در سال 1903، فیزیکدان دانمارکی به نام Neils Finsen موفق شد جایزه نوبل در رشته پزشکی و فیزیولوژی را به خاطر تحقیقاتش در زمینه استفاده از تابش UV برای درمان بیماریهای مختلف از قبیل آبله و لوپوس دریافت کند. طی دهه 1930 و اوایل دهه 1940، محققان به آزمایشUVGI برای کنترل انتشار بیماریهای مسری منتقله از هوا پرداختند. در سال 1936، Hart به طور موفقیت آمیز از UVGI برای ضد عفونی هوا در اتاق عمل بیمارستان دانشگاه Duke استفاده کرد و کاهش در عفونتهای زخمهای جراحی را نشان داد. تحقیق جالبی که طی اپیدمی سرخک در 1942-1941 انجام گرفت، کاهش قابل توجه عفونت در میان کودکان مدرسه فیلادلفیا که در کلاسهای درس مجهز به سیستمهای UVGI مشغول تحصیل بودند را در مقایسه با کلاسهای فاقد UVGI نشان داد.
موفقیتهای این تحقیقات این امید را ایجاد کرد که UVGI می تواند در جلوگیری از انتشار بیماریها سودمند باشد. اما این نتایج موفقیت آمیز توسط تحقیقاتی که UVGI را بی اثر یا با تأثیر ناچیز جلوه می دادند خنثی شدند. تقریباً در تمام دهه 1940 و1950، علاقه و تمایل به کاربردهای UVGI بسیار پایین بود. سپس در اواخر دهه 1950، O'Grady و Riley توانستند به طور موفقیت آمیز از UVGI برای حذف با سیل توبرکلوز (عامل بیماری سل) از هوای اگزاست یک بخش بیمارستان استفاده کنند. این کار برجسته به همراه تحقیقات جدیدتر که ثابت کننده کارایی UVGI هستند، شور و اشتیاق تازه ای را در خصوص کاربردهای UVGI ایجاد کرده اند.
امروز سازمانهای دولتی و جامعه HVAC بیش از پیش به منافع کاربردهای UVGI پی برده اند. اداره خدمات عمومی ایالات متحده استفاده از لامپهای UVC را در بخش کویل هواسازها برای کلیه ساختمانهای جدید و پروژه های بهسازی، جهت حفظ پاکیزگی کویل و بهبود کیفیت هوا الزامی کرده است. مرکز کنترل و پیشگیری از بیماریها نیز از کاربرد UVGI به عنوان یک جزء الحاقی به تهویه مکانیکی و *****اسیون، جهت پیشگیری و کنترل انتشار سل حمایت می کند. همچنین سازمان مدیریت وشعیتهای اظطراری فدرال و سازمان حفاظت محیط زیست آمریکا (EPA) متذکر شده اند که فناوریهای UVGI را می توان برای حفاظت در مقابل بیوتروریسم مورد استفاده قرار داد.
دُز UV و پاسخ میکروبی
تأثیر UVGI عمدتا به دز UV ( بر حسب ) تحویل داده شده به میکروارگانیزم بستگی دارد:
(1)
در معادله فوق، I نرخ یا شدت تابش بر حسب ، و t مدت زمان قرار گرفتن در معرض تابش بر حسب ثانیه است(توجه کنید: 1W=1J/s). معادله (1) گرچه ساده به نظر می رسد، اما کاربرد آن می تواند پیچیده باشد؛ به عنوان مثال، محاسبه دز تحویل داده شده به یک ذره جاری در یک مسیر پر پیچ و خم توسط دستگاهی که شدت تابش آن از نظر فضایی تغییر می کند، بسیار دشوار است. دُز به عنوان آنچه که در یک تک گذر (Single Pass) از دستگاه دریافت می شود، تفسیر می گردد. اگرچه اثرات در معرض قرار گرفتن مکرر میکروارگانیزمهای حمل شده در هوای بازچرخشی ممکن است افزاینده باشد، اما این اثر از لحاظ کمّی تعیین نشده است و بهتر است که از آن چشم پوشی نمود. کسر زنده مانده (S) از یک جمعیت میکروبی که در معرض UVGI قرار گرفته است یک تابع توانی از دُز می باشد:
(2)
در معادله فوق، K ثابت نرخ غیرفعال شدن وابسته به گونه میکروب است (برحسب . بنابراین نسبت غیرفعال سازی تک گذر (ɳ) ، مکمل S می باشد:
ɳ=1-S (3)
ɳعموماً به عنوان شاخص کارایی کلی UVGI به کار می رود و نشانگر درصدی از جمعیت میکروبی غیرفعال شده بعد از یک گذر از داخل میدان تابش است. مقادیر اندازه گیری شده K برای گونه های زیادی از باکتریها و قارچها در مقالات و نشریات علمی منتشر شده اند. همانطور که در شکل 1 دیده می شود، عموماً باکتریها نسبت به قارچها به UVGI حساسترند؛ البته همیشه هم اینطور نیست. مقادیر گزارش شده K برای گونه های مختلف باکتریها و قارچها از لحاظ بزرگی بسیار متفاوتند. در نتیجه، انتخاب مقدار K مناسب برای استفاده در محاسبات اغلب دشوار و گزارش شده K ، عمومیت دادن استفاده از معادله2 برای جمعیت های میکروبی ناهمسان را پیچیده می سازد. حتی دقیق S برای یک میکروارگانیزم خاص می تواند دشوار باشد چرا که مقادیر گزارش شدهK برای گونه های یکسان نیز گاهی اوقات اختلاف قابل ملاحظه ای با هم دارند. به عنوان مثال، مقادیر اعلام شده K برای مایکوباکتریوم توبرکلوزیس که در هوا تحت تابش قرار گرفته بین J µ/ 002132/0 متغیر است. تفاوت در مقادیر اندازه گیری شده K ممکن است به این دلایل باشد: اختلاف در شرایطی که تحت آن تابش UV صورت گرفته است (هوا، آب، سطح)؛ روشهای مورد استفاده برای اندازه گیری سطح تابش، و خطاهای مربوط به اندازه گیری میکروبهای زنده در محیط کشت. تحقیقات به منظور به دست آوردن مقادیر قابل اطمینان K برای طراحی سیستمUV کماکان ادامه دارد. در حال حاضر، سیستمها معمولاً محافظه کارانه و با استفاده از یک مقدار متوسط یا مقدار بدترین حالت، بسته به اهداف ضدعفونی طراحی می شوند.
راهنماهای طراحی UVGI
طراحی سیستم UVGI از اوایل 1900 میلادی تا همین اواخر بیشتر جنبه هنری داشته تا عملی؛ چرا که معیارهای طراحی محدودی در دسترس بوده اند. طی نیم قرن گذشته، جوامع علمی به درک بهتری از نحوه غیرفعال شدن میکروارگانیزمها توسط UVGI نائل شده اند. فناوری لامپ UVC نیز طی همین مدت بهبود چشمگیری یافته است. متأسفانه طراحی سیستم UVGI به همین نسبت پیشرفت نکرده است. اولین راهنماها برای طراحی سیستم ضدعفونی هوای UVGI در دهه 1940 منتشر شدند. راهنماهای منتشر شده توسط جنرال الکتریک (1950) و فیلیپس (1985) هنوز هم توسط بسیاری از طراحان سیستم مورد استفاده قرار می گیرند. اخیراً Kowalski و سایرین به پیشرفتهای مهمی در زمینه تحلیل و مدلسازی سیستمهای HVGIدست یافته اند که راهنمای طراحی این سیستها را بهبود بخشیده است. اما هنوز هیچ دستورالعمل و راهنمای جامعی وجود ندارد که به طور کامل به کلیه جنبه های طراحی سیستم که جهت تضمین کارایی مناسب آن مورد نیازند، بپردازد.
امروزه طراحی سیستم UVGI متکی است بر داده های عملکردی ارائه شده از سازندگان لامپ؛ تجارب طراحان سیستم؛ و توصیه های سازندگان تجهیزات UVGI اکثر سازندگان تجهیزات، روشهای تخمین دُز UV تحویل داده شده را به تفصیل ارائه کرده اند که ممکن است شامل استفاده از نمودارهای جدول بندی شده داده ها، مدلسازی ریاضی، و فرمولهای پیچیده باشد. همانند اکثر اجزای HVAC، سیستمهای UVGI نیز معمولاً به منظور تضمین کارایی، بزرگتر از حد لازم اندازه گذاری می شوند. اگرچه اندازه گذاری بزرگتر ممکن است محافظه کارانه تر باشد، اما این احتمال وجود دارد که هزینه اولیه تجهیزات، هزینه راهبری، و اتلاف انرژی هم بیشتر شود. همانند سایر سیستمها، در اینجا نیز باید تعادلی بین کارایی و هزینه ها برقرار باشد.
استانداردهای UVGI
اگرچه حمایت از کاربرد فناوریهای UVGI رو به افزایش بوده و سیستمهای موفقیت آمیز بسیاری هم تاکنون نصب شده اند؛ اما هنوز هیچ استاندارد صنعتی برای رتبه بندی کارایی دستگاهها و سیستمهای UVGI وجود ندارد. همانطور که EPA اخیراً اعلام کرده: مهمترین ضروریات در زمینه UVGI، استانداردهای صنعتی برای رتبه بندی دستگاهها و همچنین راهنمای نصب و نگهداری این سیستمهاست. ASHRAE تشکیل یک کار گروه را برای تمرکز بر تصفیه سطح و هوا با اشعه ماورای بنفش (تحت عنوان TG2.UVAS) به تصویب رساند که این کارگروه در سال 2007 به کمیته فنی TC2.9 تبدیل شد. همچنین در سال 2003، ASHRAE با تأسیس کمیته پروژه استانداردها (SPC-185) جهت تدوین استانداردهای تست برای سیستمهای ضد عفونی هوا (185.1) و سطح UVGI(185-2) موافقت کرد. این استانداردها هم اینک در حال تدوین هستند.
بهترین شیوه های فعلی برای آرایشهای رایج UVGI
امسال فصل جدیدی در خصوص فناوریهای UVGI در هندبوک ASHRAE جلد سیستمها و تجهیزات HVAC به چاپ رسید. اطلاعات ارائه شده در این فصل از مقالات علمی مربوطه و تجارب جمعی مهندسین، سازندگان لامپ، و طراحان سیستم آشنا با کاربردهای UVGI استخراج شده است. این فصل از کتاب مذکور در برگیرنده راهنمای بهترین شیوه های جاری برای سیستمهای رایج UVGI است که در سیستمهای تهویه مکانیکی به منظور ضدعفونی سطوح هواساز، بهبود کیفیت محیط داخل، و کاهش احتمال انتشار بیماریهای منتقله از هوا مورد استفاده قرار می گیرند. در این قسمت از مقاله خلاصه ای از بهترین شیوه های فعلی برای سیستمهای کانالی و هوای فوقانی UVGI ارائه می شود که شرح مفصل آن در فصل جدید هندبوک یاد شده درج شده است.
UVGI کانالی
سیستمهای UVGI کانالی همانطور که از نامشان بر می آید داخل شبکه کانال تهویه یا داخل هواسازها نصب می شوند(شکل2) . سیستمهای کانالی چنانچه برای تولید سطوح تابش مناسب انتخاب شوند می توانند در ضدعفونی سطح و هوا بسیار موثر عمل کنند. هدف از ضدعفونی سطح، کاهش یا حذف رشد میکروبی بر روی سطوح داخلی سیستمهای HVACمخصوصاً کویلهای سرمایی و تشتهای تخلیه است. هدف از ضد عفونی هوا غیرفعال سازی میکروبهای معلق در هوا حین حرکت آنها از داخل کانال یا هواساز است.
UVGI کانالی باید همیشه در ترکیب با *****اسیون مورد استفاده قرار گیرد. *****ها لامپهای UV را در برابر ذرات گرد و خاک که ممکن است باعث کاهش خروجی UV شوند، محافظت کرده و قابلیتهای پاکسازی هوای سیستم را افزایش می دهند. *****ها میکروبهای بزرگتر مانند اسپورهای قارچی که به UVGI مقاومترند را جذب می کنند در حالی که UV میکروبهای حساس تر نظیر باکتریها و ویروسها را غیر فعال می کند. توصیه می شود که از با کیفیت ترین *****ی که موتور بادزن می تواند از عهده افت فشار آن برآید استفاده شود ضمن این که جریان هوای ناکافی کماکان باید برای فضا تأمین گردد.
ضد عفونی سطح
هنگام استفاده از UVGI کانالی برای ضد عفونی سطح، بهتر است کار با سطوح تمیز آغاز شود. کویلها و تشتهای تخلیه باید تمیز شوند؛ مخصوصاً اگر کثیفی کویل یا رشد میکروبی وجود داشته باشند. برای اعمالUVGI، لامپای UVC در مجاورت کویلهای سرمایی نصب شده و به نحوی فاصله گذاری می شوند که امکان توزیع یکنواخت انرژی فراهم گردد. از باز تابنده ها (رفلکتورها) می توان به منظور تمرکز انرژی UV بر روی سطح استفاده نمود (شکل3). لامپها را می توان در بالادست یا پایین دست سمت کویل و در هر زاویه ای نصب نمود زیرا انرژی UV از هر جهتی به داخل پره های کویل نفوذ خواهد کرد. البته لامپها اغلب به دلیل موجود بودن فضا در پایین دست کویل مستقر می شوند ضمن این که نصب لامپها در پایین دست، تابش بهتر بر روی تشت تخلیه را نیز ممکن می سازد.
گرچه محل دقیق نصب لامپها به طرح هواساز و لامپهای خاص مورد استفاده بستگی دارد؛ اما شیوه رایج، نصب لامپها در فاصله 3 فوتی(9/0 متری) از کویل است و لامپها عموماً 24 ساعت روز و هفت روز هفته کار می کنند. کار پیوسته لامپها، دز UV را در پیشگیری از رشد میکروبی بر روی سطح در سطوح تابش نسبتاً پایین موثر می سازد.

[*=right]ضد عفونی هوا

به لحاظ این که بازتابنده ها انرژی UV را بر روی سطح تمیز شونده متمرکز می کنند، سیستمهای ضد عفونی سطحی اغلب برای ضد عفونی صحیح هوا کفایت نمی کنند. از سوی دیگر، سیستمهای ضدعفونی هوا با طراحی درست قادرند هوا را ضد عفونی نمایند در حالی که پاکیزگی سطح را نیز تأمین می کنند. این سیستمها معمولاً فاقد بازتابنده ها یا بالادستهایی هستند که انرژی را بلوکه می کنند.(شکل4). در عوض، با افزایش بازتابندگی کلی داخل کانال یا هواساز می توان کارایی سیستم را بهبود بخشید و با بازتابش انرژی UVC به منطقه تحت تابش، دُز موثر UV را افزایش داد. صرف نظر از طرح، هدف اصلی در این سیستمها توزیع انرژی UV در کلیه جهات و در سراسر طول کانال یا هواساز است تا حین حرکت هوا از داخل منطقه تحت تابش، زمانهای در معرض قرارگیری طولانی تری به دست آید.
سیستمهای ضدعفونی هوای کانالی که اغلب در هواساز نصب می شوند، معمولاً برای سرعت هوای تقریباً ft/min500 (m/s5/2) طراحی می شوند؛ هرچند که این سیستمها را می توان در کانالهای هوا که سرعت خیلی بیشتر است نیز نصب نمود. در سرعت ft/min500 (m/s5/2)، هوای عبوری از یک منطقه تحت تابش به طول 8 فوت (4/2 متر) به مدت یک ثانیه در معرض تابش قرار می گیرد. دُز UV مورد نیاز برای فعال کردن یک میکروارگانیزم یکسان است؛ چه این میکروب بر روی یک سطح باشد و چه در یک جریان هوای متحرک. سیستمهای ضد عفونی هوا برای جبران زمانهای در معرض قرار گیری کوتاهتر، به سطوح تابش بالاتری نسبت به سیستمهای ضدعفونی سطحی نیاز دارند. این امر مستلزم استفاده از لامپهای با خروجی بالاتر، لامپهای بیشتر در داخل کانال، بازتابندگی کافی، و یا روشی است که اجازه دهد هوا در مسیر طولانی تری در معرض UVC قرار گیرد.
در سرعت( ft/mi500 (m/s2/5 ، سیستمهای ضد عفونی هوا باید در جایی مستقر شوند که بتواند حداقل به یک منطقه تحت تابش به طول 2 فوت (6/0 متر) به سمت پایین کانال دست یابند. این وضعیت، زمان در معرض قرار گیری تقریباً25/0 ثانیه را فراهم می کند و سیستم UVGI باید طوری اندازه گذاری شود که دُز کافی برای غیرفعال کردن میکروارگانیزمهای هوایی مورد نظر را ظرف این مدت زمان تحویل دهد. لامپهای UVGI در بیشتر مواقع در پایین دست کویلهای گرمایی/سرمایی مستقر می شوند. اما در بعضی موارد، نصب لامپها در بالادست کویل ممکن است به سرعت پایین تر هوا و/یا افزایش زمان در معرض قرارگیری منجر شود. البته در این حالت باید از ضد عفونی شدن تشت تخلیه که در صورت نصب لامپها در پایین دست کویل فراهم می شود، صرف نظر کرد.
سیستمهای ضدعفونی هوای کانالی چنانچه برای کاهش یا حذف انتشار بیماریهای عفونی منتقله از هوا (مانند سل یا آنفولانزا) در ساختمانهایی مورد استفاده قرار گیرند که دائماً اشغال بوده و یا در آنها افرادی با سیستم ایمنی ضعیف ساکن هستند (مانند بیمارستانها، زندانها، پناهگاههای افراد بی خانمان)، باید به طور پیوسته کار کنند. اما سیستمهای با طراحی درست که در ساختمانهای تجاری مرسوم تر(مانند ادارات یا فروشگاهها) نصب شده اند می توانند به صورت متناوب کار کنند؛ مثلاً طی ساعات معمول اشغال ساختمان روشن شده و هنگام خالی بودن ساختمان خاموش شوند. این امر منجر به صرفه جویی انرژی شده و تعویضهای مکرر لامپها را کاهش می دهد ضمن این که کیفیت مقبول هوای داخل را طی دوره های اشغال ساختمان تأمین می کند. عملکرد متناوب باید در طرح اولیه سیستم منظور شود زیرا روشن و خاموش شدن دوره ای لامپها یکی از عواملی است که بر روی خروجی و عمر لامپ تأثیر می گذارد.
UVGI هوای فوقانی
در سیستمهای UVGI هوای فوقانی از لامپهایی استفاده می شود که یا از سقف آویزان شده و /یا برروی دیوارها و به فاصله حداقل ft7 (1/2 متر) بالای کف نصب می شوند(شکل5) . حفاظهای لامپها تابش مستقیم رو به بیرون و به سمت بالا را فراهم کرده و منطقه ای از تابش شدید UV را در قسمت فوقانی اتاق ایجاد می کنند ضمن این که سطوح UV را در فضاهای اشغالی به حداقل می رسانند(شکل6). این دستگاهها میکروارگانیزمهای هوایی را با تحت تابش قرار دادن آنها غیر فعال می سازند و این امر هنگامی صورت می گیرد که جریانهای هوا میکروبها را درمسیر انرژی UV به حرکت در می آورند.
بعضی از این دستگاهها دارای لوور (کرکره) بوده و از بادزنهای کوچکی استفاده می کنند تا اختلاط هوا را افزایش دهنده(شکل B5) زیر اختلاط هوا نقش مهمی در اثربخشی و کارایی کلی آنها ایفا می کند. در مواردی که استفاده از سیستم UVGI کانالی امکان پذیر نباشد یا جاهایی که UVGI اضافی برای کاهش بیشتر انتشار بیماریهای عفونی منتقله از هوا مطلوب باشد، سیستمهای هوای فوقانی می توانند راه حل موثری ارائه دهند. معیارهای کاربرد و استقرار دستگاههای UV هوای فوقانی در نشریات مختلف ذکر شده اند ولی همیشه باید از توصیه های خاص سازندگان در مورد نحوه استقرار و راهبری این دستگاهها پیروی نمود. یک قاعده تجربی و سرانگشتی برای سیستمهای هوای فوقانی این است که به ازای هر 200 فوت مربع(6/18 مترمربع) از کف فضای تحت تابش، از یک لامپ 30 واتی (توان اسمی ورودی) استفاده شود گرچه سیستمهای کارآمد بسیاری مطابق با این معیار طراحی شده اند اما باید به این نکته مهم توجه کرد که تمام لامپهای 30 واتی خروجی یکسانی از انرژی UVCرا فراهم نمی کنند. خروجی UVCبه نوع لامپ، سازنده لامپ، و فاکتورهای مختلف دیگیری بستگی دارد. تحقیقات اخیر پیشنهاد کرده اند که نصب لامپها به نحوی صورت گیرد که توزیع یکنواختUV باشدت تابش 30 تا در قسمت فوقانی اتاق تأمین گردد. این سطح تابش باید در غیر فعال سازی اکثر هسته های قطره ای محتوی مایکوباکتریوم موثر باشد و احتمالاً در غیر فعال کردن بیشتر ویروسها نیز موثر خواهد بود.
کارایی کلی سیستمهای UVGI هوای فوقانی هنگامی به نحو چشمگیری بهبود می یابد که هوای داخل فضا به خوبی مخلوط شود. اگرچه جریانهای همرفتی هوا که توسط ساکنین و تجهیزات ایجاد می شوند می توانند چرخش کافی هوا را در بعضی موقعیتها فراهم کنند، اما سیستمهای تهویه مکانیکی که اختلاط هوا را به حداکثر می رسانند ارجحیت دارند. اگر اختلاط هوا با تهویه مکانیکی میسر نباشد، می توان بادزنهایی را در اتاق مستقر کرد تا از اختلاط کافی اطمینان حاصل نمود.
پارامترهای عمومی طراحی سیستم UVGI
علاوه بر معیارهایی که قبلاً ذکر شدند، پارامترهای دیگری هم هستند که باید هنگام طراحی یا انتخاب یک سیستم UVGI مورد توجه قرار گیرند. مهمترین پارامترها به شرح زیرند:

[*=right]رطوبت نسبی

رطوبت نسبی(RH) تأثیر قابل توجهی بر روی کارایی لامپهای UV ندارد و تأثیر آن بر آسیب پذیری میکروارگانیزمها (مقدارK) نیز به خوبی شناخته نشده است. تلاشهای صورت گرفته برای مرتبط کردن آسیب پذیری میکروارگانیزمها با RH منجر به نتایج متناقضی شده است. ارتباط بین RHمنجر به نتایج متناقضی شده است. ارتباط بین RH و مقادیر Kپیچیده به نظر می رسد، اما اکثر تحقیقات فقط هنگامی که مقادیر RH به بالای 70% افزایش یافته اند اثراتی را گزارش کرده اند. توصیه می شود که سیستمهای UVGI زیر رطوبت نسبی 60% کار کنند که این منطبق است با توصیه هایی که از سوی ASHRAE و سایر سازمانهای ذیربط جهت تأمین آسایش، کیفیت مقبول هوای داخل، و کاهش آلودگی میکروبی داخل ارائه شده است. اکثر سیستمهای UVGI هوای فوقانی در جاهایی کار می کنند که رطوبت نسبی زیر 60% حفظ می شود. برعکس، سیستمهای کانالی غالباً در سطوح رطوبت بالاتری کار می کنند. بسته به اهداف ضدعفونی برای یک سیستم کانالی، شاید لازم باشد اثرات بالقوه سطوح بالای RH بر روی راندمان غیرفعال سازی با جرئیات بیشتر مورد بررسی قرار گیرند.

[*=right]دما و سرعت هوا

دما و سرعت هوا عموماً بر آسیب پذیری میکروارگانیزمها نسبت به UVGI تأثیر نمی گذارد. اما اثر ترکیبی آنها بر دمای لامپ می تواند تغییر قابل توجهی در خروجی لامپ و نهایتاً دُز UV ایجاد کند. بسته به لامپ مورد استفاده، خروجی UV برای سیستمهای کانالی می تواند تابیش از 60 درصد در دامنه شرایط دما و سرعت معمول عملکرد سیستم HVAC تغییر کند؛ مخصوصاً در سیستمهای VAV که این دو پارمتر می توانند به طور همزمان تغییر کنند. لامپهایی که برای کار در شرایط دمای اتاق و هوای آرام طراحی شده اند وقتی که برای کاربردهای کانالی مورد استفاده قرار می گیرند به لحاظ تغییر دما و سرعت هوا دچار تغییراتی در خروجی خود می شوند؛ اما لامپهای مدرن UVC طوری طراحی می گردند که این تغییرات را کاهش دهند. تأثیر دما و سرعت هوا باید در طراحی سیستمهای کانالی مورد توجه قرار گیرد تا اطمینان حاصل شود که کارایی مطلوب آنها در کل شرایط عملیاتی حفظ می گردد. تغییرات خروجی ناشی از دما و سرعت هوا در مورد اکثر سیستمهای هوای فوقانی مصداق ندارد.

[*=right]بازتابندگی

سیستمهای کانالی از افزایش بازتابندگی UVC در داخل شبکه کانال سود می برند. بازتاب می تواند یک روش اقتصادی برای افزایش شدت UVGI باشد زیرا انرژی بازتاب شده به انرژی مستقیم افزوده می شود که این در تعیین دُز UV بسیار مهم است. یک سطح در حالی که ممکن است نور مرئی را بازتاب کند شاید قادر به انعکاس انرژی UVC نباشد. به عنوان مثال، یک سطح برنجی صیقلی بیشتر نور مرئی را بازتاب کرده ولی کمتر از 10 درصد UVC را منعکس می کند. مواد گالوانیزه کانال دارای بازتابندگی UVC به میزان تقریباً 55% می باشند. از آلومینیوم و سایر مواد بازتابنده می توان برای آستری کانالها استفاده کرد تا سطوح موثر تابش افزایش یابد. طراحان و سازندگان سیستم می توانند اطلاعات مفیدی را در زمینه بهبود بازتابندگی برای کاربردهای کانالی UVGI ارائه دهند.
گرچه بازتابندگی برای سیستمهای کانالی مطلوب است، اما می تواند با سیستمهای هوای فوقانی مشکلاتی را از لحاظ ایمنی و سلامت ساکنین ایجاد کند. دستگاههای UVGI هوای فوقانی چنانچه درست طراحی و نصب شوند عملاً بازتاب های UV از سقف یا دیوارهای مقابل که در فاصله بیش از سقف یا دیوارهای مقابل که در فاصله بیش از 10 فوت (3متر) از دهانه بیرونی دستگاه واقع شده باشند را حذف می کنند. اما در بعضی مواقع ممکن است این دستگاهها در موقعیتهای غیر بهینه نصب شوند. بازتاب از دیوارها و سقفها را می توان با استفاده از روکشهای دیوار یا رنگهای با بازتابندگی پایین UV به حداقل رساند تا ضمن تأمین تابش کافی در هوای فوقانی، قرار گرفتن افراد در معرض UV محدود شود.
تخریب توسط UV
مواد غیر آلی مانند فلز و شیشه تحت تأثیر انرژی UVC قرار نمی گیرند، اما مواد آلی می توانند سریعاً خراب شوند. مواد آلی از قبیل بستر مصنوعی *****، واشرها، لاستیک، سیم پیچی موتور، عایق الکتریکی، عایق داخلی کانال، و لوله کشی پلاستیکی در فاصله 6 فوتی (8/1 متری) از لامپهای کانالی باید با مواد مقاوم به UV محافظت شوند. کوتاهی در حفاظت این مواد می تواند به آسیب دیدن اجزای سیستم و نهایتاً کاهش کارایی و /یا مشکلات امنی منجر شود.
تخریب اجزای سیستم معمولاً در مورد سیستمهای هوای فوقانی مصداق ندارد. اما اگر رنگ دیوار یا سقف ترک برداشته یا پوسته پوسته شود، مصالح ساختمانی ممکن است در اثر تابش UV خراب شوند. کتاب، روزنامه، و سایر اقلام نگهداری شده در قسمت فوقانی اتاق نیز امکان دارد تغییر رنگ داده و خراب شوند. پژمردگی گیاهان هم توسط سیستمهای UVGI هوای فوقانی گزارش شده است. با نگهداری درست و استقرار اقلام حساس در خارج از منطقه تحت تابش می توان به راحتی از این مشکلات پیشگیری نمود.
نتیجه گیری
اگرچه حمایت از کاربرد فناوری UVGI رو به تزاید است، اما هنوز صنعت فاقد راهنمای طراحی قابل اعمال به تمام سیستمهای UVGI بوده و هیچ استانداردی هم برای تست کارایی دستگاههای مجزا و سیستمهای کامل وجود ندارد. تا زمانی که این اطلاعات در دسترس قرار گیرند، سیستمها باید با استفاده از بهترین اطلاعات موجود اندازه گذاری و طراحی شوند که خلاصه ای از آنها در این مقاله ارائه شد. برای کسب اطلاعات بیشتر می توانید به فصل جدیدی در خصوص فناوریهای UVGI برای اولین بار در سال 2008 در هندبوک ASHRAE جلد سیستمها و تجهیزات HVAC به چاپ رسیده مراجعه کنید.
پی نوشت:

[*=right]Ultraviolet Germicidal Irradiation
[*=right]U.S. General Services Administration
[*=right]Federal Emergency Management Agency
[*=right]Environmental Protection Agency
[*=right]In-duct UVGI
[*=right]Upper-Air UVGI
[*=right]Reflectivity

از:Stephen B.Martin, Chuck Dunn
مأخذ: ASHRAE Journal, Aug.2008

armantahvieh · Mar 29, 2013

نصب ،سرویس و تعمیرات کولر گازی و آبی

نصب ،سرویس و تعمیرات کولر گازی و آبی

[h=2]نصب صحیح کولر گازی[/h] با سلام
همانگونه که در تصویر ملاحظه میفرمائید نصب کندانسور این کولرها از استاندارد بالائی برخوردار است زیرا تمام فواصل رعایت شده و کولرها باد گرم را نیز به همدیگر نمیزنند .لطفا نصابهای کولر گازی که همگی از اساتید بنده هستند به این نکات توجه کنند زیرا همین نکات ساده باعث طول عمر بیشتر کولر گازی و کاهش مصرف برق کولر گازی میشود.

petromech · May 26, 2013

مبدل های هوا خنک

مبدل های هوا خنک

کولر های هوایی، مبدل هایی هستند که در آنها سیال فرآیندی با جریان هوا خنک می‌شود. در این مبدل ها بخارات گرم درون مجموعه ای از لوله ها که به صورت افقی کنار هم قرار گرفته اند توزیع می شود. جداره خارجی لوله ها به پره مجهز شده است تا سطح انتقال حرارت بین سیال داخل لوله ها با هوای خنک افزایش یابد. این مبدل ها از نظر شکل جریان، از نوع متقاطع می باشند که جریان هوای لازم برای خنک کردن سیال داخل لوله ها به وسیله یک فن تامین می شود . اگر این فن بالای لوله ها قرار گیرد به آن مکشی و اگر پایین لوله ها قرار گیرد به آن دمشی گویند . نوع مکشی به علت ایجاد توزیع یکنواخت جریان هوا بازدهی بیشتری دارد. در نوع مکشی اگر موتور گرداننده نیز به همراه فن در بالای لوله ها قرار گیرد به علت قرار گرفتن در معرض هوای گرم زودتر مستهلک می شود. برای رفع این مشکل می توان نیرو را با استفاده از شفت به فن تبدیل نمود و موتور را در محل مناسب تری قرار داد.

مبدل های حرارتی هوا خنک شامل مجموعه های Structure, Tube Bundle،Plenum،Fan، Motor، Support Mechanism و .... می باشد. این مبدل ها معمولا برروی Structure و با ارتفاع از سطح زمین نصب می شوند تا قابلیت انتقال هوا امکان پذیر باشد. استاندارد مورد استفاده برای طراحی این نوع مبدل هاAPI 661 می باشد و نرم افزار موارد استفاده B-jac، HTFS، HTRI می باشد. فیلم و پاورپوینت آموزشی در این مورد برای دانلود گذاشته شده است.لطفا کلیک کنید.

ghxzy · Jul 6, 2013

تله بخار مناسب جهت تجهيزات گرمايشي و مبدلهاي حرارتي

تله بخار مناسب جهت تجهيزات گرمايشي و مبدلهاي حرارتي

تله هاي بخار داراي انواع مختلفي بوده كه با توجه به محل نصب و وضعيت تخليه كندانس و فشار و دماي كاري انتخاب و استفاده ميگردند.

تله هاي مورد استفاده در مبدلهاي حرارتي بايد قادر به تخليه كندانس بارهاي بسيار زياد تا بارهاي كم باشند و همچنين بتوانند هوا را به سرعت تخليه نمايند. تله‏هاي بخار Float & Thrmostatic براي اين منظور ايده آل بوده و با نصب در خروجي مبدل حرارتي قادر به تخليه كندانس به مخزن با فشار اتمسفر يك و يا خط كندانس با فشار پائين مي باشند. (در اكثر مبدلهاي حرارتي كه دماي سيال ثانويه توسط شير كنترل بخار، كنترل ميگردد،
در بسياري از مواقع امكان بسته شدن شير كنترل وجود خواهد داشت و در نتيجه فشار بخار ورودي به مبدل حرارتي تا حد زير اتمسفر پايين خواهد آمد. در چنين شرايطي فشار بخار قادر به تخليه كندانس از طريق تله بخار نخواهد بود و خلاء ايجاد شده در مبدل حرارتي و فشار بيشتر خط كندانس باعث برگشت كندانس و پرشدن مبدل حرارتي از آب خواهد گشت. اين پديده كه اصطلاحاً به Stall معروف است باعث ايجاد ضربه چكش، كنترل ضعيف دما , خوردگي و مسائل ديگر در داخل مبدل حرارتي خواهد شد.

به منظور جلوگيري از اين پديده , در مبدلهاي حرارتي كوچك كه به فشار اتمسفر يك تخليه مي شوند، يك راه حل ساده استفاده از شير خلاء شكن در ورودي بخار به مبل حرارتي مي باشد. در صورت افت فشار و ايجاد خلاء در ورودي مبدل حرارتي، شير خلاء شكن باز شده و مقداري هوا را وارد سيستم خواهد كرد و اجازه تخليه كندانس از داخل تله بخار را خواهد داد. تله بخار بايد به نحوي اندازه‏گيري شود كه اجازه تخليه كندانس در شرايط Stall را بدهد.(در نظر گرفتن ضريب اطمينان 2-3 برابر در محاسبه ظرفيت كندانس).
لوله خروجي از تله بخار بايد مستقيم و با شيب به طرف پايين اجرا گردد تا از امكان ايجاد فشار برگشتي جلو گيري شود.

شكل 1 : مبدل حرارتي با كندانس اتمسفريك

-مبدلهاي حرارتي با كندانس خروجي تحت فشار:
در سايتهاي بزرگ بخار غالباً ترجيح داده ميشود كه از ورود هوا به سيستم جلوگيري شود و در نتيجه استفاده از شير خلاء شكن مجاز نميباشد. ضمناً در بسياري موقع كندانس خروجي تله بخار بايد به ارتفاع بالاتر منتقل گردد و يا به هر علتي امكان ايجاد فشار برگشتي وجود دارد.
در اين حالت بايد از سيستم پمپ – تله استفاده گردد. (شكل 2).
در صورت وجود اختلاف فشار كافي درطرفين اين قطعه ,دستگاه مانند تله بخار عمل كرده و كندانس را تخليه خواهد نمود و در صورت عدم وجود اختلاف فشار لازم , دستگاه مانند يك پمپ مكانيكي عمل كرده و كندانس را به ارتفاع لازم تخليه مي نمايد. اين وسيله خصوصا در مواقعي كه فضاي نصب زير مبدل حرارتي كوچك ميباشد كاملاً مناسب است.

[h=4]

[/h]

شكل 2 : مبدل حرارتي با كندانس تحت فشار

با استفاده از دستگاه پمپ تراپ، اطمينان كامل از تخليه كندانس تحت هر شرايطي حاصل ميگردد و در نتيجه بازده سيستم نيز حداكثر بوده و از مشكلات مذكور نيز جلوگيري ميشود .
از اين سيستم در خروجي كويل هوارسانهاي بخار نيز به بهترين وجه ميتوان استفاده نمود. در صورتي كه كندانس حاصله بسيار زياد باشد، اين دستگاه ميتواند با پمپ و تله بخار مكانيكي جدا گانه جايگزين گردد و كل مجموعه بصورت يك پكيج كامل با شير آلات مربوطه و مخزن ذخيره كندانس ارائه گردد .

- گرم كننده هاي تشعشعي و استريپها‌ Radiant Panels and strips :

گرماي خروجي اين تجهيزات با دماي پره هاي نصب شده در آنها ارتباط مستقيم دارد و در نتيجه بايد ترتيبي اتخاذ گردد تا كندانس سريعاً از سيستم خارج گردد تا بتوان به دماي ماكزيمم دست پيدا كرد . بهترين نوع تله در اين تجهيزات نيز تله بخار از نوع Float & Thermostatic مي باشدكه قادر به تخليه سريع كندانس و هوا مي باشد. (شكل 3)
همچنين تله هاي بخار Inverted Buckt و ياThermodynamic نيز ميتوانند به عنوان جايگزين استفاده شوند كه در اين صورت شير تخليه هوا نيز ممكن است لازم باشد.

- رادياتورهاي بخار Steam Radiator
در مورد رادياتورهاي بخار استاندارد كه معمولاً با فشار بخار زير 2 bar g كار مي نمايند ، تله بخار ترموستاتيك Ballanced Pressute Thermostaic) ) ميتواند بهترين انتخاب معرفي شود .
بعلت جمع شدن ذرات و ناخالصي ‏ها در قسمت زيرين رادياتور و در صورت تميزكردن و سرويس آن، احتياجي به استفاده از صافي در ورودي تله بخار نخواهدبود
ولي ترجيحاً ميتوان از تله بخار و صافي مشترك نيز استفاده كرد. (شكل 4) با استفاده از تله هاي بخار ترموستاتيك، از انتقال حرارت كامل بخار و يا كندانس و استفاده حداكثر از دماي آنها اطمينان حاصل شده كه در افزايش راندمان سيستم مؤثر ميباشد.

[h=4]

[/h]

شكل 3 : رادياتورهاي بخار

- فن كويلهاي بخار:‌
اگر چه اين گرم كننده‏ها بعلت كويل كوچك داراي فضاي نسبتا كمي از بخار مي باشند و بنابراين بايد اجازه انباشته شدن كندانس در داخل كويل بخار داده نشود , با اين وجود فاكتورهاي طراحي و نصب نياز به استفاده از سيستم مرتب كوچكي را طلب مي نمايد . لذا تله بخار كوچك و با متعلقات كمتر مشابه مدلهاي ترموستاتيكي مي تواند اين امكان را فراهم نمايد.
با استفاده از نحوه انشعاب كندانس خروجي نشان داده شده در شكل 5 ( از بالاي فن كويل) و فراهم كردن فضاي كافي قبل از تله جهت سرد شدن كندانس مي توان از ماكزيمم طول ممكن بعنوان Cooling leg استفاده كرد و تله بخار ترموستاتيك را بكار برد. با اين حال در فن كويلهاي بزرگتربا كندانس بيشتر كه فضاي بخار بايد همواره عاري از كندانس و هوا باشد، استفاده از تله بخار Float & Thermostatic مناسب تر است به شرطي كه فضاي نصب اين نوع تله موجود باشد.

[h=4]

[/h]

شكل 4: فن كويل بخار

-يونيت هيترهاي بخار : Unit heaters and air heater batteries
يونيت هيترها و باتريهاي گرم كننده هوا ميزان زيادي از كندانس را توليد ميكنند و ضمناً داراي فضاي بخار نسبتا كوچكي مي باشند و از طرفي چون معمولا در فضاهاي بزرگ با درجه حرارتهاي كمتر نصب مي شوند , امكان سرد شدن سريعتري را دارا مي باشند. هرگونه جمع شدن كندانس در كويل بخار باعث افت شديد دما و وزش هواي سرد خواهد شد و نيز ممكن است صدماتي را نيز به يونيت هيتر وارد آورد. بنابراين تله بخار Float & Thermostatic كه در نزديكترين فاصله به خروجي اين دستگاهها وصل مي شوند بهترين انتخاب مي باشد. هرگونه تبديل در لوله كندانس خروجي بايد با استفاده از تبديل نوع eccentric با قسمت زيرين صاف انجام گردد تا از برگشت كندانس به داخل كوئل جلوگيري شود. در جائي كه تعدادي يونيت هيتر در مسير جريان هوا با هم سري مي گردند, ميزان كندانس در بخشهاي اوليه بيشتر و در يونيتهاي هيترهاي آخري كمتر خواهد بود و مناسب است كه هر يونيت هيتر با تله بخار جداگانه تخليه گردد.
(شكل 5)

شكل5: يونيت هيتر بخار

تله بخار جايگزين در يونيت هيترهاي بخار از نوع Inverted bucket مي باشد كه در اين صورت نصب شير تخليه هواي موازي با تله بخار لازم است .
در صورت استفاده از فشارهاي بالاتر بخار در يونيت هيترهاي سري، ميتوان از جمع كردن كندانس و هدايت آن به ظرف فلاش بخار (Flash Vessel) استفاده نمود و بخار فلاش شده را مجدداً به يونيت هيترها رسانيد تا صرفه جويي در انرژي حاصل گردد. در صورت وجود سيستم كنترل دما در اين تجهيزات كه ممكن است به پديده Stall منجر شود, استفاده از شير خلاء شكن در لوله بين شير كنترل و كويل بخار مفيد واقع خواهد بود. لوله كشي كندانس بايد با شيب به طرف مخزن كندانس اتمسفر يك صورت گير د و فراموش نشود كه تله هاي بخار يا فرض ايجاد شرايط Stall اندازه گذاري شوند.

- لوله هاي گرم كننده (Overhead Pipe coils) :
لوله هاي طولاني بخار كه به منظور گرمايش بكار ميروند مانند خشك كننده‏ هاي صنعتي، بايد به درستي اجرا گردند، زيرا نصب غير صحيح آنها باعث ايجاد ضربه چكش , كاهش انتقال حرارت و كنترل ضعيف دما خواهد شد. نصب تله بخار Float & Thermostatic بهترين انتخاب و در غير اين صورت استفاده از تله هاي بخار Inverted Bucket همراه با شير هواگير و يا تله هاي ترموستاتيك نيز بعنوان انتخابهاي جايگزين عملي ميباشد.

T_man · Aug 6, 2013

اولین کولر

اولین کولر

اولین کولر در تاریخ بشر

اساسا کولر آبی که در جهان به نام کولر ایرانی نیز شناخته می شود، ریشه ای ملی دارد.

جمعه ۲۴ خرداد ۱۳۹۲ ساعت ۱۳:۴۷
کد مطلب : 12419

http://www.www.www.iran-eng.ir/images/docs/000012/n00012419-b.jpg http://www.www.www.iran-eng.ir/skins/default/fa/normal/ch01_0029.png

به گزارش قشم دیلی، هر زمان صحبت از کولرهای سنتی به میان می‌آید، بدون شک بادگیرها بویژه بادگیرهای یزد با آن شکل بخصوص و چوب‌هایی که بر سر دارند، اولین تصویری است که به ذهن متبادر می‌شود؛ ابتکاری که کویرنشینان با استفاده از آن به مقابله با گرما رفتند و در طول سالیان متمادی توانستند با این ابزار ساده بر آفتاب سوزان کویر غلبه کرده و در گرم‌ترین روزهای سال بدون استفاده از کوچک‌ترین ابزاری که نمادی از فناوری باشد، خنکای نسیمی دلنشین را به داخل خانه‌های خود بیاورند.

بادگیرها، برج هایی هستند که برای تهویه بر بام خانه ها ساخته می شود. بادگیر را همچنین بالای آب انبارها و دهانه معدن ها برای تهویه می سازند.

در خانه ها هوای خنک از بادگیر که نوع ابتدایی تهویه مطبوع به شمار می رود، به اتاق های طبقه همکف یا زیرزمین ها فرستاده می شود.

بادگیرها از عناصر و سمبل های معماری ایرانی هستند، ولی امروزه در بسیاری کشورهای خاورمیانه کپی برداری واستفاده می شوندکه نمونه آن امیرنشین کوچک دبی است.

اساسا کولر آبی که در جهان به نام کولر ایرانی نیز شناخته می شود، ریشه ای ملی دارد و کارشناسان، بادگیرهای سنتی را که از چند هزار سال پیش در کشورمان وجود داشته است اجداد کولرهای کنونی می دانند.

استفاده از بادگیر از سنوات بسیار قدیم در ایران متداول بوده است. بادگیرها با اشکال مختلف در شهر های مرکزی و جنوب ایران ساخته شده که هر کدام برحسب ارتفاع و جهت باد طراحی و اجرا شده اند.

تا قبل از اختراع کولر برقی و گسترش آن در شهر های مختلف، از بادگیر در ابنیه مختلف مسکونی، مذهبی و خدماتی استفاده می شده است و هنوز هم می توان باقیمانده این بادگیر ها را در اقلیم گرم و مرطوب جنوب در شهرهایی مانند بندرعباس، بندر لنگه، قشم، بوشهر و اقلیم گرم و خشک نواحی مرکزی مانند کرمان، نایین، یزد، طبس، کاشان، سمنان، اصفهان و حتی برخی نواحی جنوب شهر تهران مشاهده کرد.

*ساختار بادگیر

بادگیر معمولا چهارگوش است و در دیوارهای چهارگانه آن چند سوراخ تعبیه شده است. درون بادگیر با تیغه ها و جدارهایی که از خشت، چوب و خشت ساخته شده است، به چند بخش تقسیم می شود.

بادگیرها معمولا یکطرفه، چهار طرفه یا هشت طرفه است. در شهر یزد تمامی بادگیرها مرتفع و چهار طرفه یا هشت طرفه هستند؛ ولی برعکس در شهر میبد که در ۵۰ کیلومتری غرب شهر یزد است، بادگیرها کوتاه و یکطرفه هستند.

این امر به این دلیل است که در میبد، بادهای کویری، توام با گرد و غبار از سمت کویر می وزد و اهالی مجبورند که بادگیرهای خود را پشت به این باد و در جهت باد مطلوب بسازند؛ ولی در یزد، چون بین دو رشته کوه قرار گرفته، بادهای کویری کمتر جریان دارد و می توان بادگیرهای مرتفع چند طرفه احداث کرد.

*عملکرد بادگیر

عملکرد بادگیر به این صورت است که باد مطلوب را گرفته و آن را به داخل اتاق های اصلی ساختمان، آب انبار یا سرداب هدایت می کند.

در بعضی مساجد حاشیه کویر مانند مسجد قدیمی اردکان و مسجد جامع فیروز آباد در استان یزد دریچه بادگیر درست در بالای محراب قرار دارد.

به این ترتیب باد مطلوب وارد بخش های مختلف ساختمان و باعث تهویه و خنکی آن می شود.

*کارکرد بادگیرها با ساده ترین ابزار

برای تقویت عملکرد خنک سازی بادگیر و استفاده از برودت تبخیری، از روش های دیگری نیز استفاده می شده است.

به عنوان مثال در شهر بم بادگیری وجود دارد که از ساختمان حدود ۵۰ متر فاصله دارد و با یک کانال زیرزمینی به آن مرتبط است.

در بالای این کانال یک باغچه قرار دارد. بعد از آبیاری باغچه، رطوبت آن به دیوار های کانال ارتباطی نفوذ می کند و نسیم بادی را که از بادگیر به سمت ساختمان جریان دارد، خنک تر می کند.

در بعضی موارد نیز روی دهانه بادگیر حصیر، سوفال یا بوته های خار قرار می دادند و روی آن آب می پاشیدند و به این طریق رطوبت و برودت های هوای ورودی را افزایش می دادند.

تا پیش از پیدایش یخچال برقی، در بسیاری خانه ها مواد غذایی را در محوطه زیر بادگیر نگاه می داشتند تا خنک بماند و دیرتر فاسد شود.

*تصفیه هوا با خاک؟!

در شهر هایی که باد مطلوب نیز دارای قدری گرد و غبار است، مانند گناباد در استان خراسان معمولا یک فضای خاکریز در زیر بادگیر ایجاد می کنند.

مقطع کانال بادگیر را در این قسمت نسبت به مقطع بالای آن قدری عریض تر می گیرند تا سرعت باد کاهش یابد و غبار و خاک در آن ریخته شود.

باد پس از ورود به دهانه بادگیر و عبور از محوطه خاکریز قدری صاف تر شده و وارد اتاق می شود.

*شهر بادگیرها

شهر تاریخی یزد به شهر بادگیر ها معروف است و به تحقیق، نسبت به دیگر شهر های مرکزی ایران دارای بیشترین تعداد بادگیر است. در این شهر، مرتفع ترین بادگیر جهان یعنی بادگیر باغ دولت آباد وجود دارد که دارای حدود ۳۴ متر ارتفاع است.

ارتفاع دهانه فوقانی این بادگیر هشت طرفه ۱۱ متر است و باد از هر سمتی که بوزد به درون ساختمان هدایت می شود.

در اینجا لازم به توضیح است که بعضی بادگیرها فقط از طریق جابه جایی هوا (Convection) داخل بنا را خنک می کنند و بعضی دیگر هم از طریق جابه جایی هوا و هم از طریق تبخیر (Evaporation) این عمل را انجام می دهند.

سیستم برودتی بادگیر باغ دولت آباد از طریق روش دوم است، به این صورت که جریان هوا پس از ورود به داخل ساختمان از روی یک حوض سنگی کوچک و فواره عبور کرده و سپس از آنجا به دیگر اتاق ها هدایت می شود.

اتاق زیر بادگیر که حوض و فواره در آن قرار دارد به صورت هشتی (هشت ضلعی) است و در های متعددی در آن وجود دارد. هر زمان که نیاز به خنک کردن اتاق خاصی باشد، در بین آن اتاق و اتاق هشتی زیر بادگیر را باز می کنند.

*تندیس مسابقات بین المللی امارات

امارات مدت هاست که از شاهکارهای معماری ایرانی برای رونق بخشیدن به صنعت گردشگری شهرهای این کشور استفاده می کند به طوری که در اقدامی جدید، سال گذشته بادگیرهای یزد را به عنوان تندیس جایزه های بین المللی خود انتخاب کرد.

بر این اساس، تندیس مسابقه بین المللی معماری دبی با همکاری سازمان ملل متحد و جایزه جهانی بهبود شرایط زندگی به شکل بادگیرهای شهر یزد طراحی شد.

مسابقه بین المللی بهبود شرایط زندگی در بخش های مختلف به موضوع استفاده بهتر از فناوری های روز برای زندگی بهتر می پردازد.

تندیس این جشنواره ها سال هاست به برگزیدگان ارائه می شود و شیوخ عرب آن را میراث عربی می دانند، اما فقط اماراتی نیستند که به ارزش این شاهکار ایرانی پی برده اند، کارشناسان اروپایی و انگلیسی، تمرکز ویژه ای روی بادگیر ایرانی دارند و با معاصرسازی این فناوری، در حال ترویج استفاده از آن با هدف کاهش مصرف انرژی برآمده اند و نمونه های موفقی را بنا نهاده اند.

مرجع : روزنامه جام جم

Thread starter	عنوان	تالار	پاسخ ها	تاریخ
	مقالات همایش بهینه سازی مصرف سوخت در ساختمان	مهندسی تاسیسات	0	Nov 4, 2010
	ليست مقالات تاسيسات حرارتي و برودتي همراه با دانلود مقالات	مهندسی تاسیسات	4	Aug 19, 2010
S	مطالب مفيد در گستره تبريد	مهندسی تاسیسات	2	Aug 21, 2013
H	نیاز به کتاب در مورد طراحی ایستگاه تقلیل فشار گاز	مهندسی تاسیسات	2	Feb 24, 2012
	دانلود کتاب مدیریت مصرف انرژی در ساختمان	مهندسی تاسیسات	0	Jan 20, 2012

***مقالات،مطالب و کتاب های تاسیسات***

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

عضو جدید

کاربر حرفه ای

کاربر فعال تالار اسلام و قرآن ,

عضو جدید

Similar threads

مقالات،مطالب و کتاب های تاسیسات
