تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

[shidokht777]

سلام دوست عزیز
http://s5.picofile.com/file/8145148842/IMG_20141010_143259.jpg
میشه بگید این تمرین رو کی بهتون داده ؟
اگر تو جمع و تفریق اشتباه نکرده باشم جواب همین میشه راه حل فکر کنم درسته خودتون هم چک کنید

سلام دستتون درد نکنه...
راه حلش فکر میکنم درست باشه ولی توی قسمت اول فک کنم باید بذاریم c dv/dt..درسته؟یعنی تو جوابای آخر همش باید یه c اضافه کنیم
و قسمت آخر باید جای Vcها مقدار بذاریم و t نقطه A,Dرو محاسبه کنیم


سئوالم استاد مدارمون برای تمرین دادن...
بازم ممنون



[ra1372]

سلام دوستان

تو مبحث تزویج کننده ها قسمتی که مشخص کردم رو چطوری نوشته؟!



[hts1369]

سلام دوستان

تو مبحث تزویج کننده ها قسمتی که مشخص کردم رو چطوری نوشته؟!

مشاهده پیوست 223514
مشاهده پیوست 223515



[ra1372]

مشاهده پیوست 223516

سلام دوست عزیز

حل معادله یا نوشتن معادله در حالت عادی رو بلدم
بنده قسمتی که مشخص کردم یعنی 2jiدو رو نمیفهمم چطور نوشته؟مگه اثر تزویج 2j(i1-i2( نیست؟ پس اون که خط کشیدم دیگه چیه؟



[hts1369]

سلام دوست عزیز

حل معادله یا نوشتن معادله در حالت عادی رو بلدم
بنده قسمتی که مشخص کردم یعنی 2jiدو رو نمیفهمم چطور نوشته؟مگه اثر تزویج 2j(i1-i2( نیست؟ پس اون که خط کشیدم دیگه چیه؟

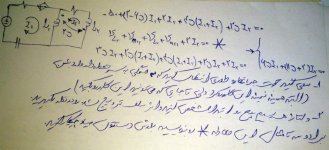

شما زحمت مقایسه معادله ای که من نوشتم و معادله ای که کتاب نوشته رو به خودت بده ایشالا متوجه میشی



[ra1372]

شما زحمت مقایسه معادله ای که من نوشتم و معادله ای که کتاب نوشته رو به خودت بده ایشالا متوجه میشی

متاسفانه نگرفتم چی شد!

یعنی شما میگید هم اثر تزویج سلفه متقابل اعمال شده هم تزویج سلفه خودش؟

اگه اینجوره پس چرا kvlسمت چپی فقط یه بار از mاستفاده کرده و اثر تزویج سلف متقابل را حساب کرده؟

لطف کنید یکم بیشتر توضیح دهید .سپاس



[hts1369]

متاسفانه نگرفتم چی شد!

یعنی شما میگید هم اثر تزویج سلفه متقابل اعمال شده هم تزویج سلفه خودش؟

اگه اینجوره پس چرا kvlسمت چپی فقط یه بار از mاستفاده کرده و اثر تزویج سلف متقابل را حساب کرده؟

لطف کنید یکم بیشتر توضیح دهید .سپاس

تو حلقه سمت چپ چنتا سلف داریم؟ یکی
چنتا سلف با این سلف تزویج دارن؟ یکی
پس یکبار اثر تزویج رو مینویسیم
تو حلقه راست چنتا سلف داریم؟ دوتا
برای هر سلف چنتا تزویج داریم؟ برای هر کدوم یکی پس باید دو بار اثر تزویج رو بنویسیم.
گفتم که شما برا چنتا مثال اون معادله که من علامت گذاشتمش رو بنویسی بعدش دستت میاد-این فصل راحتیه حیفه که سوالهاش رو از دست بدین



[natanaeal]

من منظورم این نبود شما سری موازی بلد نیستی که ای بابا من شاید بد حرف میزنم. چون این دومین باره میبینیم اینطوری میشه. راستی آقا مسعود شمام یه وقت بد برداشت نکرده باشید. من منظورم خودم بود که اگه اول بشم یا اخر نمیدونم باید چطور رفتار کنم نه شما. با هرکسم صحبت کردم قانع نشدم و دلایل خودم محکم تر بود. خلاصه منظورم رو انگار من همیشه بد میگم. شما ببخشید.
ناتانائیل من برات نوشتم و ازت ممنونم بابت این سوال. و حالا یه سوال ازت دارم .سوال بعد این سوال که شکلش مشابه اینه نمیشه به این نکته ربط داد؟ اونم خیلی راحش طولانیه.
http://upload7.ir/imgs/2014-10/29044673676971927205.jpgمشاهده پیوست 223454

سلام مهربونم
نه نازنین بیقرار چرا فکر میکنی ناراحت شدم؟من باهات شوخی کردم ببخشید باعث عذاب وجدانت شدم./من اصلا ازت ناراحت نیستم
بریم سراغ مدار: ستاره رو به مثلث تبدیل کردی؟ نباید مثلث رو به ستاره تبدیل کنیم./
اهوم شکل بعدی هم دقیقا با جابجایی دوتامقاومت هدفش با این سوال یکسوئه/اما با روش پل وتستون از نظر من طبق توضیح خودت جواب نمیده عزیزم چون میشهR2=RL !!!
کاش بشه برای اینم یه روش ساده تری نوشت

بعله پل وتستون.تو مدار اگه بخوای قوی بشی باید دید مداری خوبی داشته باشی.باید ببینی کجاها سری موازیه

کجاها باید یه جریان رو برحسب جریان دیگه نوشت.کجاها مدار پل وتستونه.کجا حلقه خازنی تشکیل میشه

کجا کات ست سلفی تشکیل میشه.این میشه کل مدار

طراح یه جوری تست ها رو میده که باید زرنگ باشی و اون روش مورد نظر طراح رو پیدا کنی

وگرنه میشه به جواب رسید اما از بیراهه.از بی راهه هم بری وقت کم میاری و تمام آرزوهات

برباد میره و نمیتونی اون نتیجه مطلوب رو بدست بیاری.بعضی از ماها تو حل کردن سوالات

غرور داریم.مثلا میگیم اون روشی که کتاب حل کرده رو من نمیرم و با روش خودم میرممم

بعضی وقتها روش هایی که خودمون میریم وقت زیادی میبره.اما روشی که مد نظر طراح هست

وقتی کمتری میبره.همیشه دنبال روش هایی باشید که زمان کمتری میبره.زمان خیلی مهمه

وقتی که زمان هم کم بیاری دست و پاتو گم میکنی.سوال رو بلدی اما میبینی دست پاچه میشی

یا سوال رو نمیزنی یا اگه هم میزنی میبینی غلطه

ممنون از دیدی که بهم دادین ازین ببعد با هوشیاری بیشتری به مدار میتونم نگاه کنم

ولی براتون ممکنه نظرتون رو راجع به حل خانم زند بگید؟



[Army Of One]

اما پل وتستون چجوری اون مقاومتو که آوردی رو پل رو خط زدی؟وقتی جریان داره!نداره؟http://fa.wikipedia.org/wiki/%D9%BE%D9%84_%D9%88%DB%8C%D8%AA%D8%B3%D8%AA%D9%88%D9%86

وقتی R1R4=R2R3 نقاط b و c هم پتانسیل میشن یعنی اختلاف پتانسیل دو سر مقاومت Rm صفره پس با توجه به اینکه V=IR نتیجه میگیریم جریان عبوری از Rm صفر هست و اون مقاومت مثله مدار باز میمونه و از مدار میشه حذفش کرد.



[ra1372]

سلام دوستان

مثال زیر مربوط به صفحه432 کتاب استاد زرگر هستش که قسمتی از پاسخ سوال رو متوجه نمیشم ممنون میشم بگید چرا اونجاییکه voرو برحسب ورودی نوشته و گفته با توجه به ورودی vi باید s=-4+2jاینو نمیفهمم چرا نوشته ؟ چرا s=-4-2jننوشته؟!



[keyhan386]

سلام دوستان

مثال زیر مربوط به صفحه432 کتاب استاد زرگر هستش که قسمتی از پاسخ سوال رو متوجه نمیشم ممنون میشم بگید چرا اونجاییکه voرو برحسب ورودی نوشته و گفته با توجه به ورودی vi باید s=-4+2jاینو نمیفهمم چرا نوشته ؟ چرا s=-4-2jننوشته؟!

مشاهده پیوست 223553

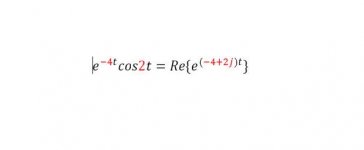

سلام دوست عزیز
همواره داریم :

[SUB][/SUB]



[amir3620]

راستی برای مدارهایی که غیر خطی اند مثل مقاومت حل شون چطوریه کتاب تقوی که توضیحی نداره کسی از دوستان جزوه خوبی سراغ داره بگذاره توی سایت ؟ کهن وکریمی که جزواتشان توی این مبحث کمی گیج کننده بود.....................



[Kaka_s]

راستی برای مدارهایی که غیر خطی اند مثل مقاومت حل شون چطوریه کتاب تقوی که توضیحی نداره کسی از دوستان جزوه خوبی سراغ داره بگذاره توی سایت ؟ کهن وکریمی که جزواتشان توی این مبحث کمی گیج کننده بود.....................

غیرخطی واقعا روششم غیر خطیه!! هر سوال بسته به شکلش یه جور حل میشه. فقط باید سوال زیاد ببینی ازش.



[saeeddhk]

راستی برای مدارهایی که غیر خطی اند مثل مقاومت حل شون چطوریه کتاب تقوی که توضیحی نداره کسی از دوستان جزوه خوبی سراغ داره بگذاره توی سایت ؟ کهن وکریمی که جزواتشان توی این مبحث کمی گیج کننده بود.....................

غیر خطی یه مبحث آسونه تو کنکور.هرکی تستشو نزنه راحت یه تست مفت از چنگش پریده



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

سلام دوستان خسته نباشید
اینجا -2 , -2/s رو از کجا اورده؟
منبع دیگه ای به جز
4v ,4u(t) که نداریم


Send from my sony using Taptalk



[ra1372]

سلام دوستان خسته نباشید
اینجا -2 , -2/s رو از کجا اورده؟
منبع دیگه ای به جز
4v ,4u(t) که نداریم
مشاهده پیوست 223842

Send from my sony using Taptalk

سلام دوست عزیز

برای زمانهای بزرگتر از صفر که رسم میکنیم انرژی اولیه سلف و خازن که در بالا حساب کردیم رو باید تاثیر دهیم...منظورم همون زمانهای کوچکتر از صفره



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

سلام دوست عزیز

برای زمانهای بزرگتر از صفر که رسم میکنیم انرژی اولیه سلف و خازن که در بالا حساب کردیم رو باید تاثیر دهیم...منظورم همون زمانهای کوچکتر از صفره

وای چقدر بی دقتم!!
حالا اینجا ما به جای vc نوشتم v-vs بعد که به لاپلاس برده vc (0) از کجا اورده؟مگر به جاش نباید باز v-vs بنویسیم؟
مشاهده پیوست uploadfromtaptalk1413357027739.jpg

Send from my sony using Taptalk



[armineca7]

سلام . یه نگاهی بندازید . ما هم دعاتون می کنیم
http://upload7.ir/imgs/2014-10/02867198683182695518.jpg



[keyhan386]

سلام . یه نگاهی بندازید . ما هم دعاتون می کنیم
http://upload7.ir/imgs/2014-10/02867198683182695518.jpg

سلام دوست عزیز
pi/2 به جای t بذارید تو رابطه فقط توی محاسبه جمله سوم e^-2t نیاز به ماشین حساب داری
جمله اول 0 + جمله دوم 5 + جمله سوم 0.2 = 5.2. دیگه



[armineca7]

نه منظورم اینه که اون تابعی رو علامتزدم چطور بدست آمده

سلام دوست عزیز
pi/2 به جای t بذارید تو رابطه فقط توی محاسبه جمله سوم e^-2t نیاز به ماشین حساب داری
جمله اول 0 + جمله دوم 5 + جمله سوم 0.2 = 5.2. دیگه



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

وای چقدر بی دقتم!!
حالا اینجا ما به جای vc نوشتم v-vs بعد که به لاپلاس برده vc (0) از کجا اورده؟مگر به جاش نباید باز v-vs بنویسیم؟
مشاهده پیوست 223843

Send from my sony using Taptalk

سوال منم جواب بدین ممنون میشم

Send from my sony using Taptalk



[hts1369]

نه منظورم اینه که اون تابعی رو علامتزدم چطور بدست آمده

معادله دیفرانسیل خطی مرتبه اول رو حل کرده



[keyhan386]

سوال منم جواب بدین ممنون میشم

Send from my sony using Taptalk

سلام دوست عزیز برای بدست آوردن لاپلاس مشتق ولتاژ خازن Vc = Vs-Vطبق قاعده مشتق گیری در لاپلاس داریم :

[SUP][/SUP]​



[Kaka_s]

سوال منم جواب بدین ممنون میشم

Send from my sony using Taptalk

لاپلاس مشتق یه تابع چی میشه؟ میشه میشه s ضربدر F(s) منهای f(0) یعنی منهای شرایط اولیه. خب Vc(0) اینجا همون شرایط اولیه اس دیگه داریم Vc=Vs-V خوب چون لاپلاس V-Vs رو داریم میگیریم پس یه منفی در Vc(0) ضرب میشه و میشه s[V(s)-Vs(s)]-Vc(0).



[keyhan386]

نه منظورم اینه که اون تابعی رو علامتزدم چطور بدست آمده

سلام لینک زیر را ملاحظه کنید
http://s5.picofile.com/file/8146212868/IMG_20141016_161851.jpg



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

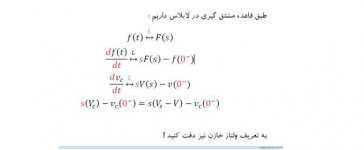

سلام دوست عزیز برای بدست آوردن لاپلاس مشتق ولتاژ خازن Vc = Vs-Vطبق قاعده مشتق گیری در لاپلاس داریم :

[SUP]مشاهده پیوست 223930[/SUP]​

لاپلاس مشتق یه تابع چی میشه؟ میشه میشه s ضربدر F(s) منهای f(0) یعنی منهای شرایط اولیه. خب Vc(0) اینجا همون شرایط اولیه اس دیگه داریم Vc=Vs-V خوب چون لاپلاس V-Vs رو داریم میگیریم پس یه منفی در Vc(0) ضرب میشه و میشه s[V(s)-Vs(s)]-Vc(0).

سپاس بله میدونم این میشه میگم چرا باز جانشین نمیکنه!!

Send from my sony using Taptalk



[Kaka_s]

سپاس بله میدونم این میشه میگم چرا باز جانشین نمیکنه!!

Send from my sony using Taptalk

یعنی چی جانشین نمیکنه؟؟؟ تا آخرش Vc(0) رو نگه داشته و تو محاسبات هست دیگه البته تا اونجایی که عکس گرفتی! بعدشم یا صورت سوال Vc(0) رو داده یا باید خودت با توجه به مدار بدستش بیاری دیگه.



[malih9068]

Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد

یعنی چی جانشین نمیکنه؟؟؟ تا آخرش Vc(0) رو نگه داشته و تو محاسبات هست دیگه البته تا اونجایی که عکس گرفتی! بعدشم یا صورت سوال Vc(0) رو داده یا باید خودت با توجه به مدار بدستش بیاری دیگه.

مرسی متوجه شدم چه کار کرده مقدار vc رو باید قرار بدیم چون در زمان صفر گفته شده نمیشه جانشین نمیتونیم بکنید فقط باید مقدارش قرار بدیم

Send from my sony using Taptalk



[ra1372]

سلام دوستان

سواله صفحه418 کتاب استاد زرگر اومده توان متوسط رو حساب کرده منم اینکارو انجام دادم اما نمیفهمم ایراد کار از کجاست ممنون میشم کمک کنید

داده های مساله و حل خودم رو گذاشتم:

http://upload7.ir/imgs/2014-10/69601868252137347387.jpg



[ra1372]

سلام دوستان

سواله صفحه418 کتاب استاد زرگر اومده توان متوسط رو حساب کرده منم اینکارو انجام دادم اما نمیفهمم ایراد کار از کجاست ممنون میشم کمک کنید

داده های مساله و حل خودم رو گذاشتم:

http://upload7.ir/imgs/2014-10/69601868252137347387.jpg

ممنون از پاسخ هایتون.....!!!!!
