Kaka_s
عضو جدید
هر دو استاد واقعا خوبند و قوی کار میکنن. آره حل تستهای تقوی دید خوبی بهت میده و تا حد امکان از روشهای متنوعی هم استفاده کرده. ضمن اینکه برخی از تستهارو که کتابای دیگه غلط حل کردن درست حل کرده.
تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
- شروع کننده موضوع EECi
- تاریخ شروع
هر دو استاد واقعا خوبند و قوی کار میکنن. آره حل تستهای تقوی دید خوبی بهت میده و تا حد امکان از روشهای متنوعی هم استفاده کرده. ضمن اینکه برخی از تستهارو که کتابای دیگه غلط حل کردن درست حل کرده.
malih9068
عضو جدید
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
Send from my sony using Taptalk
سوال منو یادتون نره...
Send from my sony using Taptalk
keyhan386
عضو جدید
سلام دوست عزیز
برای این که 4 مقدار dc است و نه کسینوسی یا سینوسی . وقتی مقدار dc باشه برای محاسبه مقدار موثر دیگه نمیخواد بر رایکال 2 تقسم کنی ، فقط زمانی که سینوسی یا کسینوسی است تقسیم کن برای این که بفمی چرا باید بر رادیکال 2 تقسیم نمیشه و یا کی میشه باید روابط مقدار موثر را براش بنویسی صفحه 308 کتاب کارو زرگر یک مطالعه اجمالی بکنید ایشا ا... که متوجه میشید . موفق باشید
malih9068
عضو جدید
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
برای چی کل رابطه رو تقسیم نمیکنیم یعنی اندازه تقسیم بر رادیکال دو
Send from my sony using Taptalk
مرسی دوست عزیز کتاب من 308 سوالاتش نوشته شده
برای چی کل رابطه رو تقسیم نمیکنیم یعنی اندازه تقسیم بر رادیکال دو
Send from my sony using Taptalk
keyhan386
عضو جدید
ehsan0641
کاربر بیش فعال
سلام، دوست عزیز وقتی دوتا المان تشکیل کات ست میدن قطعا باهم سری هستن، تو این مسئله چون فرکانس های طبیعی صفر رو نمیخاییم مجاز هستیم خازنهای سری رو باهم ساده کنیم،
( بطور کلی کاتست همون مفهوم سری رو میده ولی در ابعاد بزرگتر! امیدوارم منظورمو گرفته باشی.)
ممنون از پاسختون
ممکنه یکم بیشتر توضیح دهید؟
مگه خازن 1 و 3/2 تشکیل کات ست ندادن؟ پس چرا سری نیستن؟از کات ست منظورتون چیه؟
این موضوع چه ربطی به فرکانس طبیعی صفر داره؟
ممنون از پاسختون
ممکنه یکم بیشتر توضیح دهید؟
مگه خازن 1 و 3/2 تشکیل کات ست ندادن؟ پس چرا سری نیستن؟از کات ست منظورتون چیه؟
این موضوع چه ربطی به فرکانس طبیعی صفر داره؟
دوست عزیز اصلا بحث کات ست رو ول کن.اگه خوب به مدار نگاه کنی میبینی که جریان خازن بالایی
به سه شاخه وارد میشه. وجریان اون سه شاخه به خازن پایینی وارد میشه.پس جریان ها برابرند
سری به این معنا نیست که فقط یک سرشون بهم وصل شده باشه و از اون سر هیچ انشعابی
بیرون نیومده باشه.سری یعنی اینکه جریان ها باهم برابر باشند.از لحاظ شکل مهم نیست
از لحاظ جریانی شما حساب کن.متاسفانه تو دانشگاه به ما یاد دادن که بگن یه عنصر زمانی سری هست
که یک سرشون بهم وصل باشه.و از اون سر انشعابی خارج نشده باشه.در حقیقت جریان ها باهم برابر باید باشه
ممنون از پاسختون
شرمنده چطور جریان خازن باالایی و پایینی is میشه؟نگرفتم چی شد
اشتباه کردم is نمیشه.اما جریان هاشون برابره

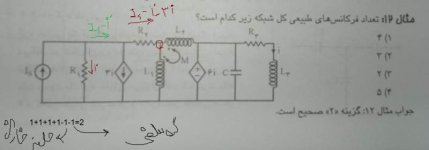

دوستان این فصل مدار به نظرم خیلی گیجم کرده
مثلا تو سواله زیر کات ست سلفی و خازنی رو از کجا فهمیده؟و منظوره اون خطها که تو شکل کشیده چیه؟!!یادم رفته
شکل سوال
مشاهده پیوست 224765
شکل ساده شده
مشاهده پیوست 224764
الان پس باید 9 تا فرکانس طبیعی داشته باشیم که 3 تا از اونا فرکانس طبیعی صفر هستش
تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
اونجا که نوشتم جریان ها موازی منظور مساوی هستش :دی
Sent from my iPhone using Tapatalk
اونجا که نوشتم جریان ها موازی منظور مساوی هستش :دی
Sent from my iPhone using Tapatalk
mahdi_ml
عضو جدید
منم نظرم مثل شماست.بنظرم اشتبا کرده
دوستان این فصل مدار به نظرم خیلی گیجم کرده
مثلا تو سواله زیر کات ست سلفی و خازنی رو از کجا فهمیده؟
شکل سوال
مشاهده پیوست 224765
شکل ساده شده
مشاهده پیوست 224764
سلام. این بحث مدار از شیرین ترین مباحثه متاسفانه همه کتابا بد گفتند ... منبعتون حتما خوب نیست... منم هیچ منبع خوبی ندیدم.. کتاب اقای زرگر چاپ جدیدترش اگه اومده اونو یکی از دوستان اگه خرید ببینه شاید توی اون جلد بهتر گفته باشند.
در رابطه با سوالتون مگه نمیشه جای عناصر سری رو با هم عوض کرد و هیچ اشکالی نداره.. مطابق عکس زیر من براتون جابه جا کردم و گره سلفی و خازنی رو نشون دادم... البته برای شروع این طوری گفتم.. شما باید با مهارت بتونید مطابق عکس خودتون کات ست های سلفی و خازنی رو تشخصی بدید ...
اون خط هایی که کشیده کات ست ها رو مشخص کرده... توی عکسی که گذاشتم گره ها رو مشخص کردم.
سلام. این بحث مدار از شیرین ترین مباحثه متاسفانه همه کتابا بد گفتند ... منبعتون حتما خوب نیست... منم هیچ منبع خوبی ندیدم.. کتاب اقای زرگر چاپ جدیدترش اگه اومده اونو یکی از دوستان اگه خرید ببینه شاید توی اون جلد بهتر گفته باشند.
در رابطه با سوالتون مگه نمیشه جای عناصر سری رو با هم عوض کرد و هیچ اشکالی نداره.. مطابق عکس زیر من براتون جابه جا کردم و گره سلفی و خازنی رو نشون دادم... البته برای شروع این طوری گفتم.. شما باید با مهارت بتونید مطابق عکس خودتون کات ست های سلفی و خازنی رو تشخصی بدید ...
اون خط هایی که کشیده کات ست ها رو مشخص کرده... توی عکسی که گذاشتم گره ها رو مشخص کردم.
مرسی پایدار جون.پایدار ما رو رتبه تک رقمی روت حساب کردیم ها
سلام دوستان
تو سواله زیر که مربوط میشه به صفحه79 جلد دوم استاد زرگر
از انجاییکه میدونیم کات ست خازنی تشکیل صفر در مدار میده و در اینجا در پاسخش نوشته 4 المان ذخیره کننده داریم و یک صفر و گفته از اونجاییکه جریان خازن فرکانس صفر رو قبول نمیکنه چون باعث میشه از مقاوت جریان عبور نکنه لذا در اینجا سه قطب داریم و گزینه 3 درسته؟
سوالم اینجاست:
1-چرا گفته صفر قبول نیست اما یه دوته از 4 کم کرده؟
2-و کلا کات ست خازنی صفر در نظر گرفته نمیشه یا در اینجا که چون جریان تابع تبدیل چون صفر میشه؟؟!!
ممنون
تو سواله زیر که مربوط میشه به صفحه79 جلد دوم استاد زرگر
از انجاییکه میدونیم کات ست خازنی تشکیل صفر در مدار میده و در اینجا در پاسخش نوشته 4 المان ذخیره کننده داریم و یک صفر و گفته از اونجاییکه جریان خازن فرکانس صفر رو قبول نمیکنه چون باعث میشه از مقاوت جریان عبور نکنه لذا در اینجا سه قطب داریم و گزینه 3 درسته؟
سوالم اینجاست:
1-چرا گفته صفر قبول نیست اما یه دوته از 4 کم کرده؟
2-و کلا کات ست خازنی صفر در نظر گرفته نمیشه یا در اینجا که چون جریان تابع تبدیل چون صفر میشه؟؟!!
ممنون

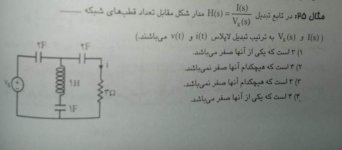

سلام دوستان
تو سواله زیر که مربوط میشه به صفحه79 جلد دوم استاد زرگر
مشاهده پیوست 224812
از انجاییکه میدونیم کات ست خازنی تشکیل صفر در مدار میده و در اینجا در پاسخش نوشته 4 المان ذخیره کننده داریم و یک صفر و گفته از اونجاییکه جریان خازن فرکانس صفر رو قبول نمیکنه چون باعث میشه از مقاوت جریان عبور نکنه لذا در اینجا سه قطب داریم و گزینه 3 درسته؟
سوالم اینجاست:
1-چرا گفته صفر قبول نیست اما یه دوته از 4 کم کرده؟
2-و کلا کات ست خازنی صفر در نظر گرفته نمیشه یا در اینجا که چون جریان تابع تبدیل چون صفر میشه؟؟!!
ممنون
دوست عزیز گفته قطب.قطب فرق میکنه.ما تو مدار چهارتا فرکانس طبیعی داریم.که یکی از اون فرکانس ها صفره
حالا شما تو ذهنت یه s به مخرج اضافه کن.و به جاش صفر قرار بده میشه بی نهایت.اما باید صفر بشه
چون در فرکانس صفر خازن ها باز میشند.حواست باشه تعریف قطب و فرکانس طبیعی فرق میکنه
Kaka_s
عضو جدید
آره خب با دو متغیر کنترلی مختلف و در واقع از دو دید مختلف جریانو حساب کرده که اتفاقا اگه بشه اینکارو کرد خیلی وقتا اون متغیر مزاحم حساب میشه و مطلوب مسئله بدست میاد.
malih9068
عضو جدید
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
Send from my sony using Taptalk
یعنی این دوتا جریان رو باهم مساوی قرار بدیم یا یک منفی هم لازم داره؟
Send from my sony using Taptalk
keyhan386
عضو جدید
سلام دوست عزیز
منبع ولتاژ 2 ولتی را صفر کن و معادل تونن منبع جریان سمت چپ که با مقاومت 2 سریه را قرار بده ( با این کار یک حلقه از مدار کم میشه) حالا یک منبع جریان یک آمپری توی ورودی ( دوسر vab ) بذار و vab را بدست بار که میشه مقاومت تونن
malih9068
عضو جدید
Re: تاپیک رفع اشکال درس مدار های الکتریکی کنکور کارشناسی ارشد
Send from my sony using Taptalk
درست دوست عزیز ولی یکی نمیشن!!
Send from my sony using Taptalk
